手持式差分可调探针应用场景介绍

2023-09-06 11:25:32 | 人围观 | 评论:

手持式差分可调探针

迪赛康科技一直专注于高速相关的产品研发,已经陆续推出全系列接口高速测试夹具,多款同轴连接器和测试探针等高速相关产品。为了简化测试,不同Pitch的产品测试更方便,推出一款最新的手持式差分可调探针。


应用场景

适用于阻抗条测试,信号完整性验证、共面波导、电路调试及测试装置用途,基本可以做到高速信号测试无死角。适用于微波集成电路在片测试、MEMS产品测试及片上天线测试等领域。

1. 主要特点

· 两个信号针之间的间距可调,适合多种焊盘间距的待测物

· 阻抗一致性优越,阻抗100Ω±%5以内

· 内部使用同轴结构,探针本身损耗较低

· 两通道skew差异小于±2ps

· 手持测试,测试过程简单

· 2.92mm转接头,SI性能支持到40GHz

· 全部使用圆角处理,更方便持握

产品描述

手持式差分可调探针使用2.92mm同轴连接器,测试带宽DC~40GHz;且探针触点位置的pitch覆盖500um~4000um范围,可通过调节旋钮将两个S针的间距在该范围之间任意调整,适合多种焊盘间距的待测物。

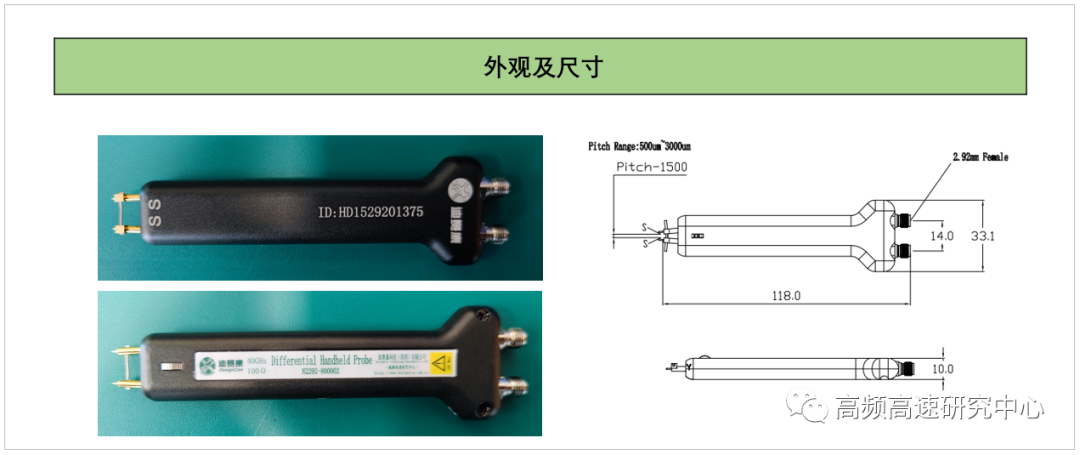

产品设计

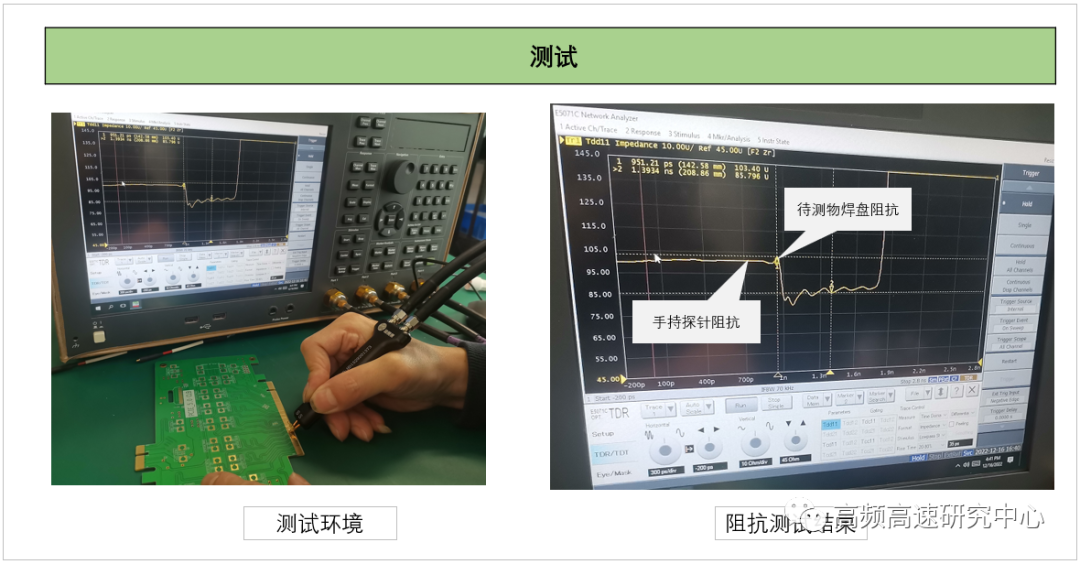

产品测试


注意事项:探针使用过程中下压的力不能超过10N!
