如何使用热像仪检查电气设备故障

现场维修中，电气接触不良故障表现为两种，第一种主电路接触不良故障，第二种为控制线路接触不良故障。

1、主电路如果发生接触不良故障，一般现象为有时合不上闸，合闸时伴随打火或者闪爆，闪爆一般短路故障也会发生，所以当出现这种故障时，我们就要排查主电路的所有接线端子，或者接线连接点是否紧固和紧密接触。

2、控制线路如果发生接触不良故障，则表现为启动按钮或者停止按钮（或者其他功能按钮，如向左向右移动等按钮）时有时无的失去启动或者停止功能，使设备无法启动或者停止，同样道理，检查所有控制连接点，或者相关功能按钮连接点，使之接触良好，故障排除。

一般接触不良故障，使用短路法排查故障最为有效，初学者和不懂原理者建议不要使用，短路法可以短接绕过被怀疑的故障点，直接使之运行，继而维修，这个方法适宜不影响生产，快速恢复设备运行临时顾全大局单位企业效益的方法。这就是某些领导中需要的，不管你用什么方法，只要让设备运行就行。

电气设备查故障，那些你不知道的事！

在工厂输配电系统中，有大量触头、开关、套管夹等电气设备，常常由于接触不良、腐蚀或内部异常等各种原因，出现异常过热点，严重影响安全供电。

使用热像仪可以准确地检测出过热点，及时排除隐患，确保供电安全。来看在某工厂检测的实际案例。

“一般缺陷”实际案例

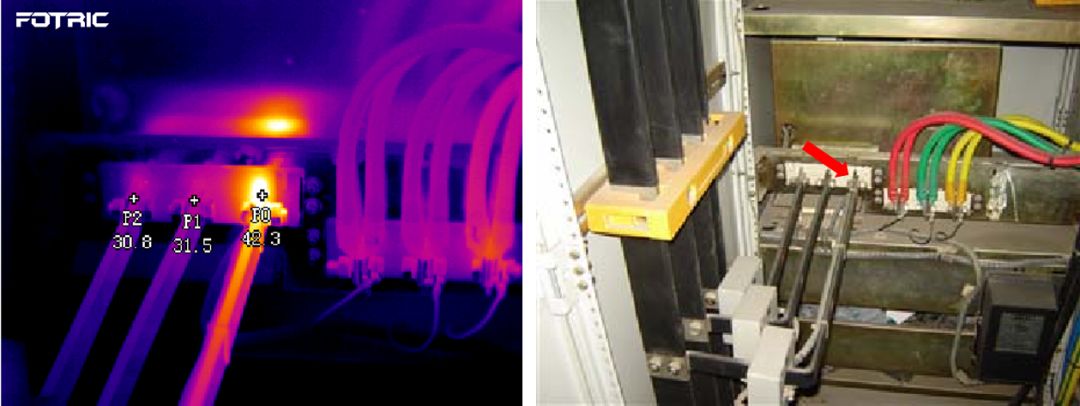

“一般缺陷”，其温升范围在10～20℃之间，下图P0接头处温度，与相同运行条件下的P1、P2接头相比，该接头有一定的温升，用热像仪测量仅有轻微的热像特征，此种情况应引起注意，检查是否系负荷电流超标引起，并加强跟踪，防止缺陷度加深。

此外需留意，虽然相对温差较小，但要注意查看负载状况，如果是在低负荷率情况下，就意味着负荷率一旦升高，设备的电气接头缺陷处的温度将会急剧升高。

“严重缺陷”实际案例

“严重缺陷”，其发热点温升范围在 20～40℃之间，或实际温度在 60～80℃之间，或设备相间温差范围在1.5～2.0 倍之间，热像特征明显，缺陷处已造成严重热损伤，对设备运行构成严重的威胁。

此类热缺陷，在确认过负载状况之后，应当给予长期监测，避免热缺陷进一步恶化。生产条件允许或必要时应当及时调整，避免造成重大的经济损失。

“危急缺陷”实际案例

“危急缺陷”，其发热点温升超过60℃，或者最高温度已超过国标 GB763-90 所规定的该材料最高允许值。下图电容接头A相温度比C相高出99.2℃，已是“危急缺陷”。

经细查实际是A相接头老化导致接触不良，阻值升高而出现了异常高温。此类缺陷热像图非常清晰，该种缺陷随时可能造成突发性事故，应立即退出运行，进行彻底检修。

以上案例所测都是设备外部缺陷，如果是检测内部缺陷该怎么办呢？

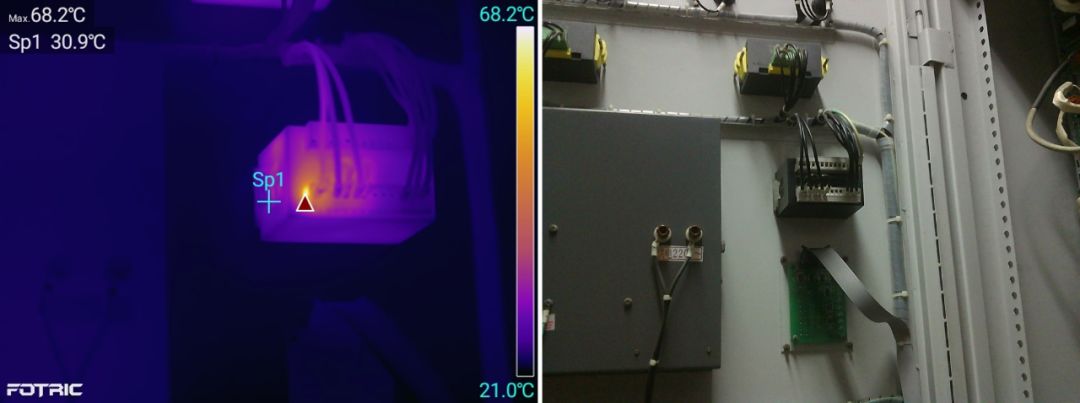

这是一个开关盒，热像仪测出高温点（红三角处）达68.2℃，而盒体的正常温度只有30.9℃，表明存在异常。高温点位置在左侧接头附近，假如是接头异常导致，那么接头那根线将会呈现温度递减的现象，而图中并非如此，且最高温并未与左侧接头完全重合，由此判断，可能是内部问题。

打开开关盒，内部温度已经85.2℃，通过热传导传递到开关盒表面，所以用热像仪检测到68.2℃的高温
