聊聊杠杆表都有哪些类型

这一期和大家聊聊杠杆表都有哪些类型。先从杠杆表的定义和名称说起。

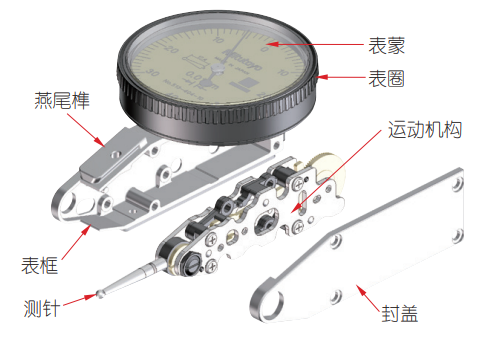

定义&各部位的名称

杠杆表是利用杠杆-齿轮或杠杆-螺旋等传动机构，将测杆的摆动转换为指针的角位移或数字显示的计量器具，主要用于形状和位置误差及尺寸的测量。
                                                                      来源于JJG 35-2006

按照用途的分类

根据表盘安装方向和使用用途，三丰的杠杆表分为水平型、垂直型、倾斜型、平行型、通用型以及袖珍型等几种类型。

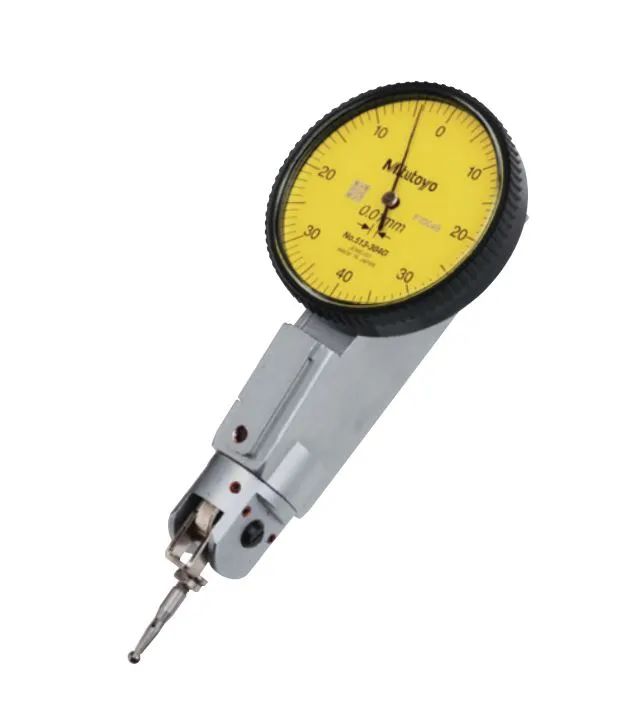

水 平 型

水平型杠杆表为标准型号，使用者的视线和表盘水平读数，备有丰富的产品阵容。

垂 直 型

垂直型杠杆表的表盘以垂直于测头轴的方向配置的类型，使用者可从垂直方向读数，适用于孔中心定位。

倾 斜 型

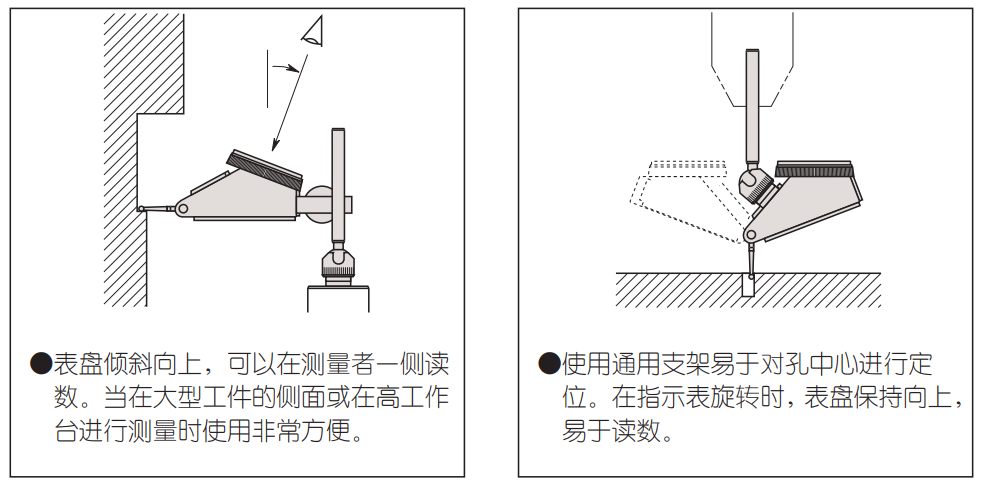

倾斜型杠杆表的表盘倾斜向上（可倾斜20°），可以在使用者一侧进行读数，尤其在大型工件的侧面或在高工作台进行测量时读数非常方便。

平 行 型

平行型杠杆表相对于表盘，测针的动作方向从水平方向接近横向的圆柱型端面，可从刻度盘正面读数。

通 用 型

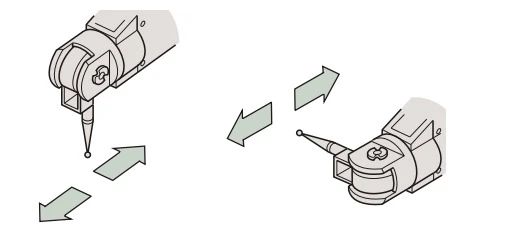

通用型杠杆表的测针可在任意方向自由运动，无需移动杠杆表就可对测针角度和测量方向进行360˚调节，使用非常灵活。

通用型杠杆表

袖 珍 型

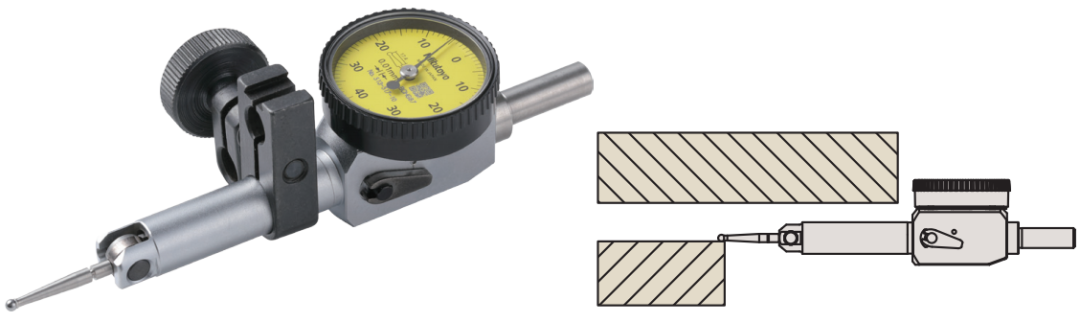

此外，还有一款采用纤细设计的袖珍型杠杆表，它可直接固定在机身上，纤细“身材”适合用于深孔测量。

测针的材质和长短

选型时，测针的材质和长短也是考虑的因素。比如三丰杠杆表测针材质分为硬质合金和红宝石。硬质合金测针具有弱磁性，在磁性环境中不易受到影响。而红宝石测针的尖端为球型红宝石，比硬质合金测针具有更高的抗磨损性，采用绝缘材料，可以放心的用于放电加工设备。
  此外，刻度盘上还带有显示测针长度的图标，也可作为选型的参考。
