SP800系列网络分析仪测试频率范围高达67GHz！

SP800系列网络分析仪

SP800系列网络分析仪主要面向通用微波网络测试测试和大规模生产应用，而SP800P系列则是普尚最高性能的综合微波测试仪表。

以SP867P为例，它拥有最高可达67GHz的宽频带同轴测试范围（通过多端口扩展设备可扩频至1.5THz）；具有2或4端口，并可通过多端口扩展设备进行端口扩展；中频带宽高达30MHz；测量速度超快，可达3.6-23us/点；同时拥有139dB大动态范围，温度稳定度0.01dB/℃，可用于测量放大器、变频器、混频器等有源无源器件，并且使用门槛低，操作灵活方便。

01

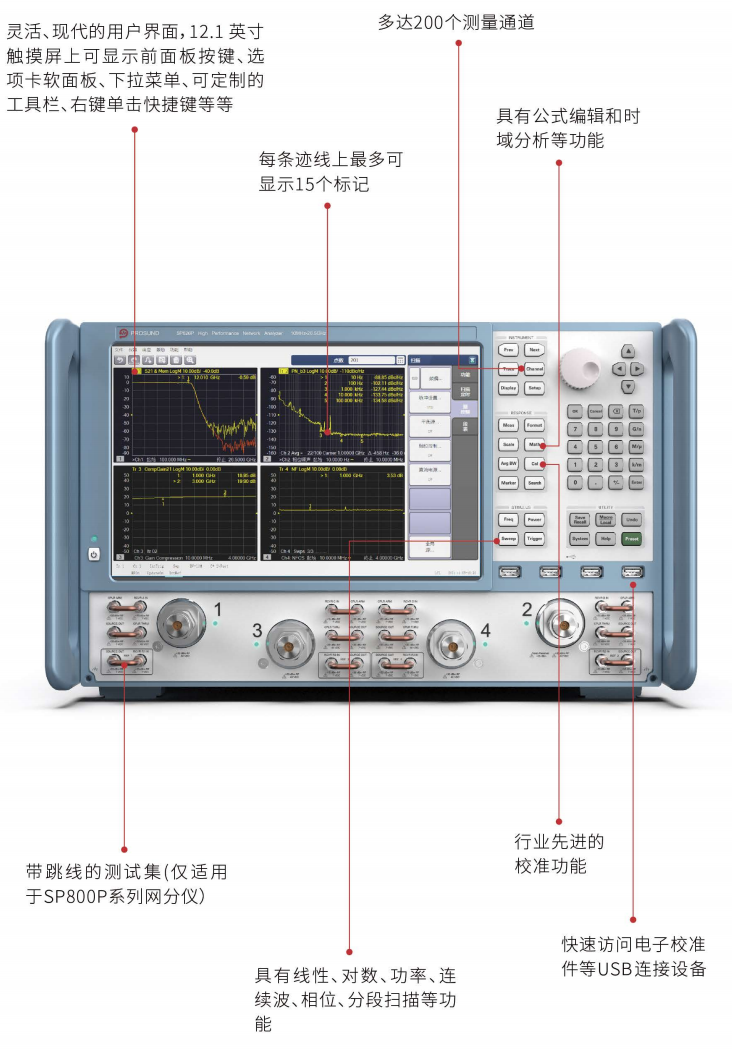

前面板介绍

02

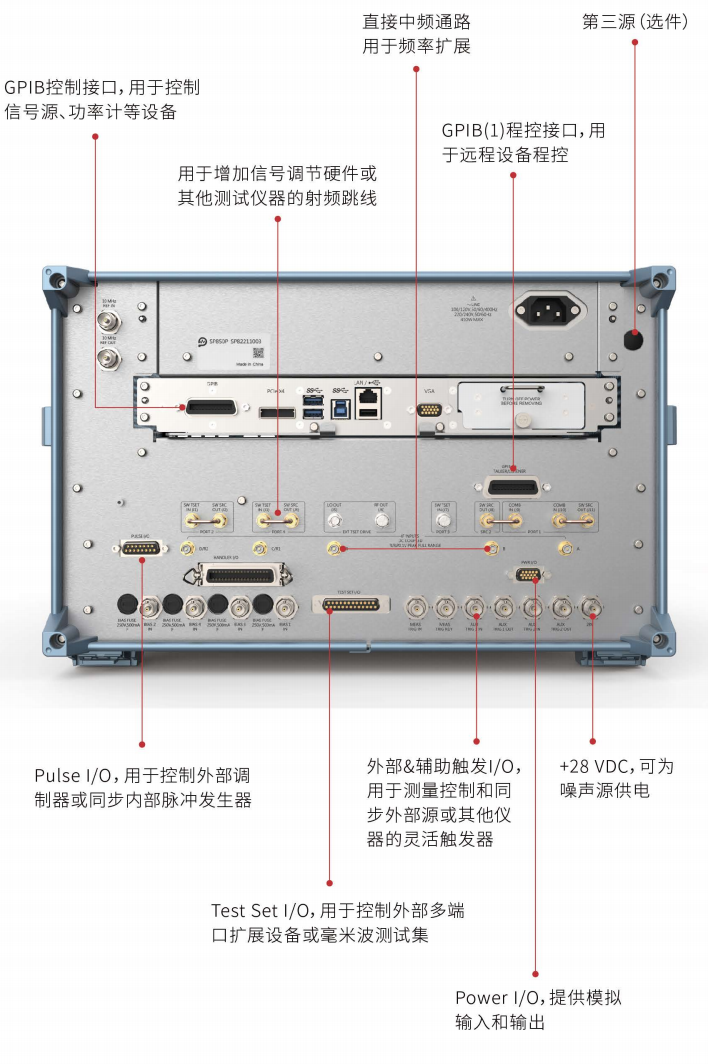

后面板介绍

SP867P支持实时S参数和功率测量不确定度

该应用功能可提供实时S参数和功率测量的不确定度显示，有助于用户在实际生产中计算测量不确定度，以减少产品生产中成品的缺陷百分比，获得更好的生产良率。借助这一测量功能使得用户可以建立度量来量化测量过程的质量，以简化质量控制程序。与此同时，用户可以保存测量数据，并充分评估其他参数相关的不确定度。

03

操作步骤：

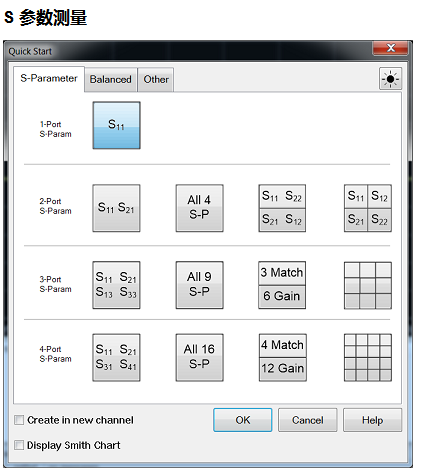

1、快速开始测量

按 [Set up] > Main（主菜单）> Quick Start...（快速开始...）。

2、S参数与平衡测量

①选择S参数测量中任意一个测量后，则会出现“Frequency Sweep Settings”对话框

②输入Start/Stop Frequency（起始/终止频率）

③选择Sweep Type（扫描类型）：Lin or Log Frequency（线性或对数频率）

④输入功率

⑤输入IF 带宽

⑥输入点数

⑦点击OK开始测量

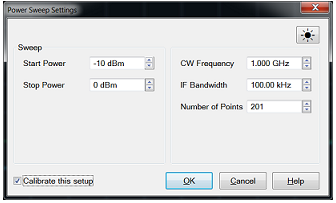

3、功率扫描测量操作

①选择功率扫描测量后，则会出现“Power Sweep Settings”对话框

②输入Start/Stop Power（开始/停止功率）

③输入CW 频率

④输入IF 带宽

⑤输入点数

⑥点击OK开始测量

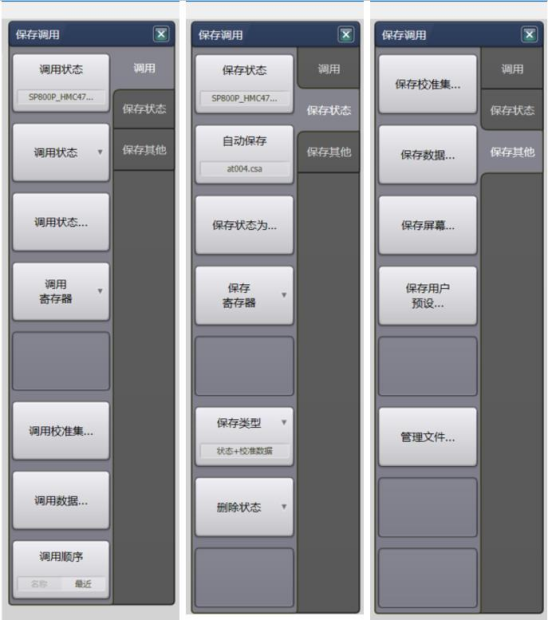

数据保存和调用：

矢量网络分析仪支持存储和调用文件的功能

按下前面板 Save/Recall 键，在屏幕右侧的菜单栏中选择保存或调用文件、数据、校准数据、图像等。

支持文件类型：.csa 、 .cst 、 .sta 、 .cal

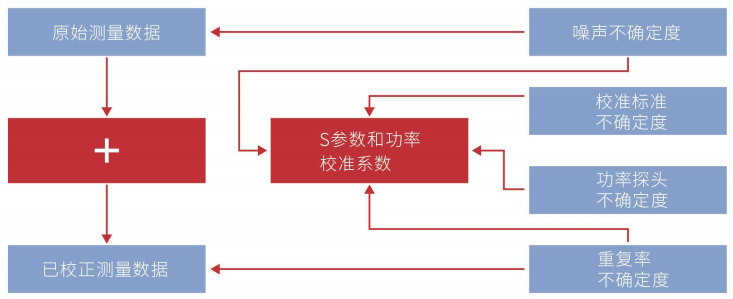

SP800P系列的不确定模型度包含多种不确定度因子：噪声、校准标准、功率探头和重复率。用户可以根据应用程序选择不确定度因子和覆盖率因子。 多样化的硬件配置和强大的软件应用为用户提供全方位的测试支持，电光元器件、光纤通道、有线电视传输系统，光载无线电和航空航天与国防等应用中的所有相关光电元器件S参数都可参与测试，具有很高的响应度和出色的可靠性。
