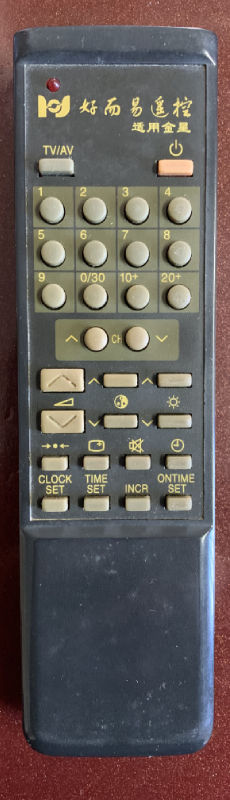

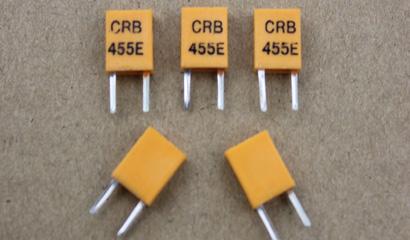

当遥控器出现故障时， 就需要拆开遥控器外壳来观察。在实际使用遥控器中，455晶振是最常见的，当使用的遥控器发现不能正常使用的情况下，就要考虑以下几点。①用万用表看看电池是否还有电，电压过低需要换新电池。②用随身携带的手机摄像头(其他摄像头也行)对遥控器的红外发光二极管照射，同时在任意按遥控器上的一个按键，看看摄像屏幕上是否出现白色光源，出现代表正常，不出现就要考虑内部电路问题。③红外发射二极管开焊或者损坏，多数为开焊。④内部电路板按键点黏性过大，需要用卫生纸擦拭干净，胶皮按键也要用清水清洗油性赃物等。⑤455晶振损坏。
⑥电路板PCB走线折断等以上6点故障，第5点是肉眼无法辨别的，需要用示波器来测量，看看振荡波形是否正常，正常波形为正弦波形。接下来我们就用示波器来测量，打开示波器，把探头衰减比打到×10位置（用X10的探头），示波器的负电接遥控器线路板负电，探头的正电分别测量455晶振的两个引脚，并且给遥控器通电，同时按下任意一个按键，就可以得到波形，如果波形看不清可以调节垂直档位和时基。

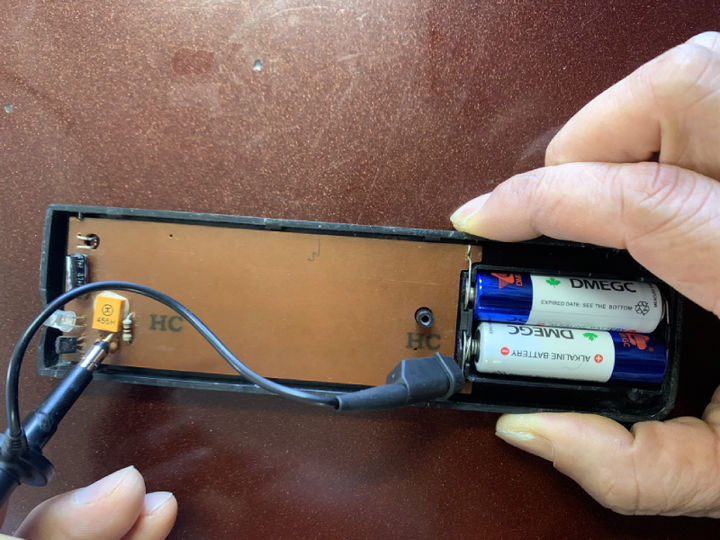

测量455晶振：

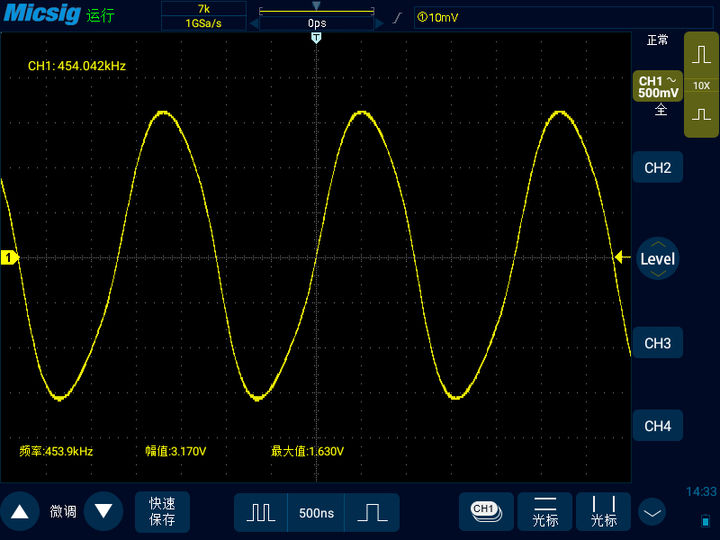

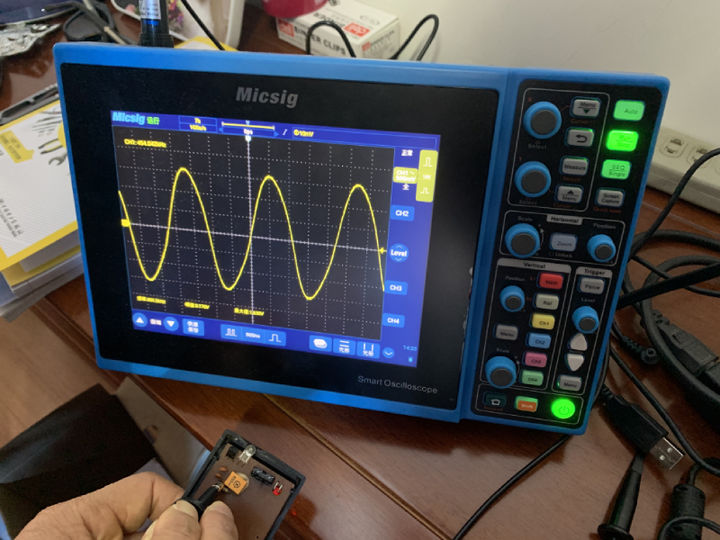

测量结果波形频率接近455kHz:

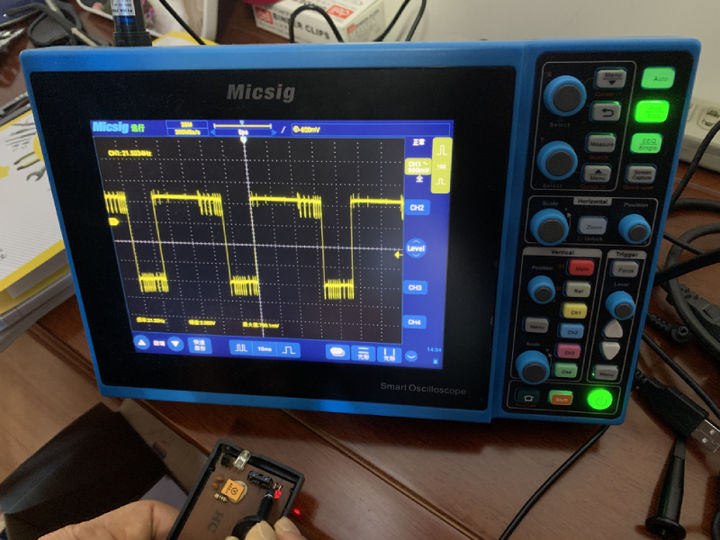

以上只能证明晶振是好的，初步判断遥控器的主电路基本正常，下面要进一步确定，看看红外发射信号是否正常。如下图所示的遥控器电路板上的红外发射二极管，探头正极与二极管负极接通，负极与遥控器电路板负极接通，按下任意键：
以上就是简单实用的示波器测量遥控器的方法。
