【解决方案】Acrel-2000T无线测温产品方案介绍

2023-12-15 21:14:08 | 人围观 | 评论:

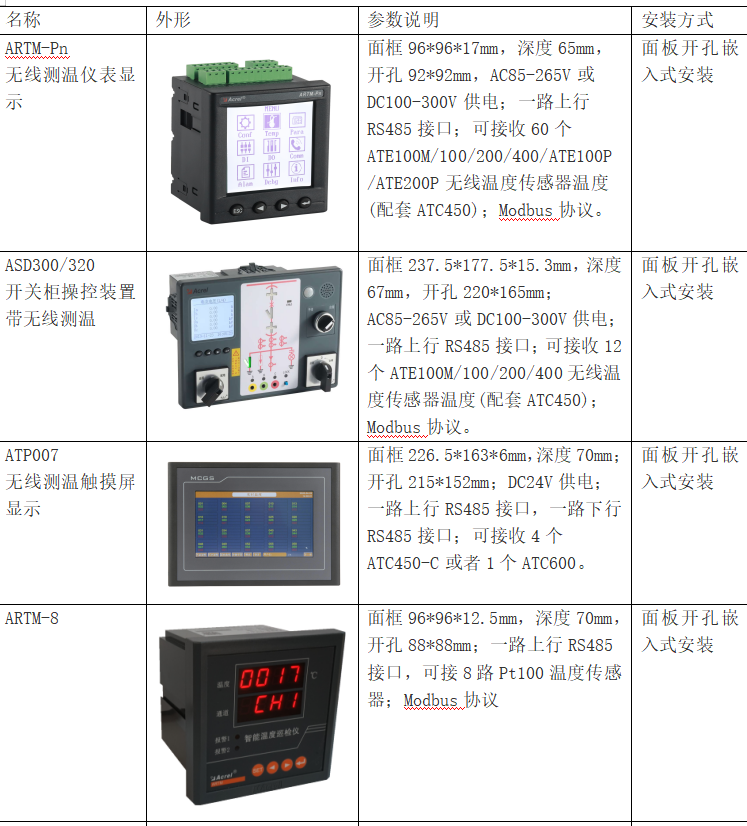

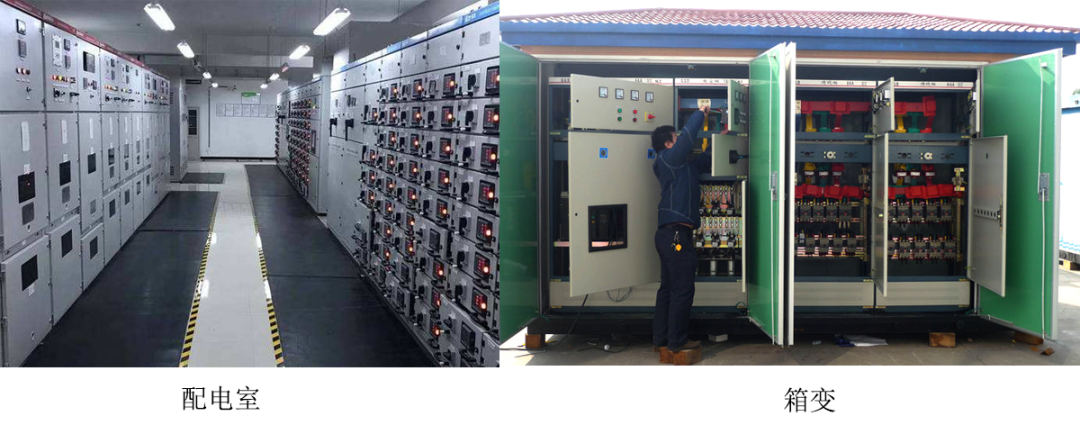

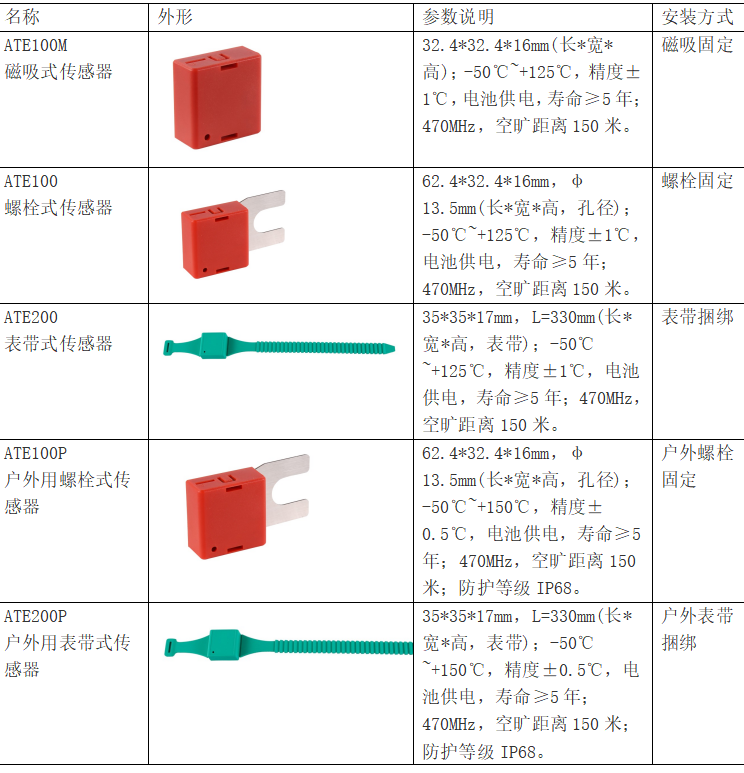

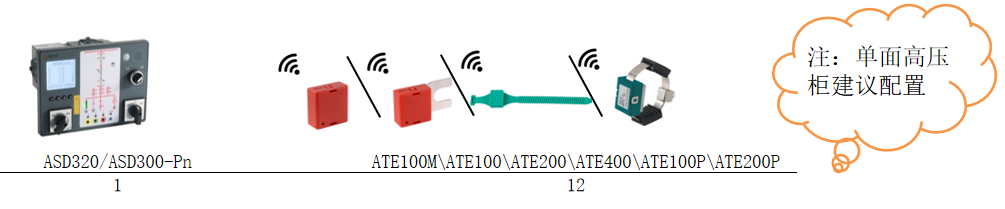

e0a4a236-ab53-11ec-82f6-dac502259ad0.jpg01e0b39354-ab53-11ec-82f6-dac502259ad0.svg概述开关柜温度在线监测系统是基于470MHz无线测温技术开发的针对开关柜进行测温的系统,可对开关柜分别为母线排、上下触头、电缆接头,柜体表面等部位温度进行实时监测,方便运维人员及远程监控中心掌握现场设备运行情况。02e0b39354-ab53-11ec-82f6-dac502259ad0.svg应用场所变电所;配电室;箱变等。e0ec4118-ab53-11ec-82f6-dac502259ad0.png03e0b39354-ab53-11ec-82f6-dac502259ad0.svg系统架构开关柜无线测温系统由无线温度传感器、测温通讯终端(温度显示仪)、温度监测预警工作站三部分组成。e111eb8e-ab53-11ec-82f6-dac502259ad0.png04e0b39354-ab53-11ec-82f6-dac502259ad0.svg系统功能4.1 实时监测Acrel-2000T无线测温监控软件人机界面友好,能够以配电一次图的形式直观显示各测温节点的温度数据及有关故障、告警等信息4.2 温度查询温度历史曲线(1分钟、5分钟、60分钟可选)。4.3 运行报表查询各回路设备运行温度报表。4.4 实时报警壁挂式无线测温监控设备具有实时报警功能,设备能够对温度越限等事件发出警告。设备提供以下几种告警方式:①弹出事件报警窗口。②实时语音报警功能,能够对所有事件发出语音告警。③短信警告。可以向指定手机号码发送告警信息短信(需选配短信猫)。4.5 历史告警查询2000T无线测温监控系统能够对所有告警事件记录进行存储和管理,方便用户对系统和告警等事件进行历史追溯,查询统计、事故分析。4.6 用户权限管理Acrel-2000T无线测温监控系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如数据库修改等),可以定义不同级别用户的登录名、密码及操作权限,为系统运行、维护、管理提供可靠的安全保障。4.7 定值设置用于修改高温定值、超温定值;WEB,手机APP(可选);通过网址和手机APP展示页面显示变电站数量、变压器数量、监测点位数量等概况信息,设备温度、通信状态,用电分析和事件记录。05e0b39354-ab53-11ec-82f6-dac502259ad0.svg产品选型5.1 无线测温传感器选型e13a658c-ab53-11ec-82f6-dac502259ad0.pnge1476e3a-ab53-11ec-82f6-dac502259ad0.png5.2 收发器选型e1552692-ab53-11ec-82f6-dac502259ad0.png5.3 测温通讯终端(温度显示仪)选型e1645c7a-ab53-11ec-82f6-dac502259ad0.pnge17c140a-ab53-11ec-82f6-dac502259ad0.png06e0b39354-ab53-11ec-82f6-dac502259ad0.svg典型配置方案6.1 高低压柜内电气接点无线测温(单柜就地显示)a)配置方案e1968498-ab53-11ec-82f6-dac502259ad0.png说明:ARTM-Pn通过RS485接口连接ATC实现开关柜温度集中显示,可接收60只无线温度传感器ATE100/100M/200/400/100P/200P。b)安装实例e1a08f1a-ab53-11ec-82f6-dac502259ad0.png6.2 高压柜内电气接点无线测温带操显功能(单柜就地显示)a)配置方案e1b7af88-ab53-11ec-82f6-dac502259ad0.png说明:ASD320通过RS485接口连接ATC实现开关柜温度集中显示,可接收12只无线温度传感器ATE100/100M/200/400/100P/200P。

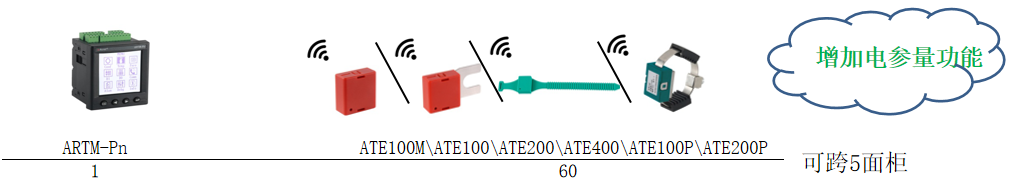

b)安装实例e1cc7a58-ab53-11ec-82f6-dac502259ad0.png6.3 高低压柜内电气接点无线测温(集中就地显示/就地无显示)a)配置方案e1e33cde-ab53-11ec-82f6-dac502259ad0.png说明:触摸屏通过RS485接口连接ATC实现开关柜温度集中显示,可接收240只无线温度传感器ATE100/100M/200/400/100P/200P。如果现场不需要就地显示,可以直接通过ATC的RS485接口,把数据传送到值班室的远程温度监控系统。

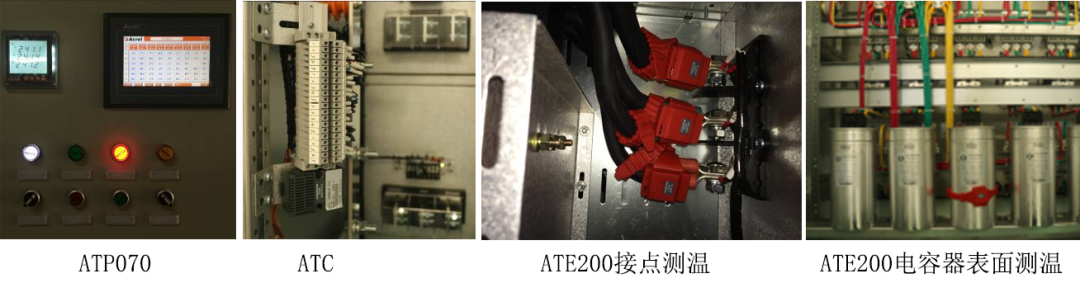

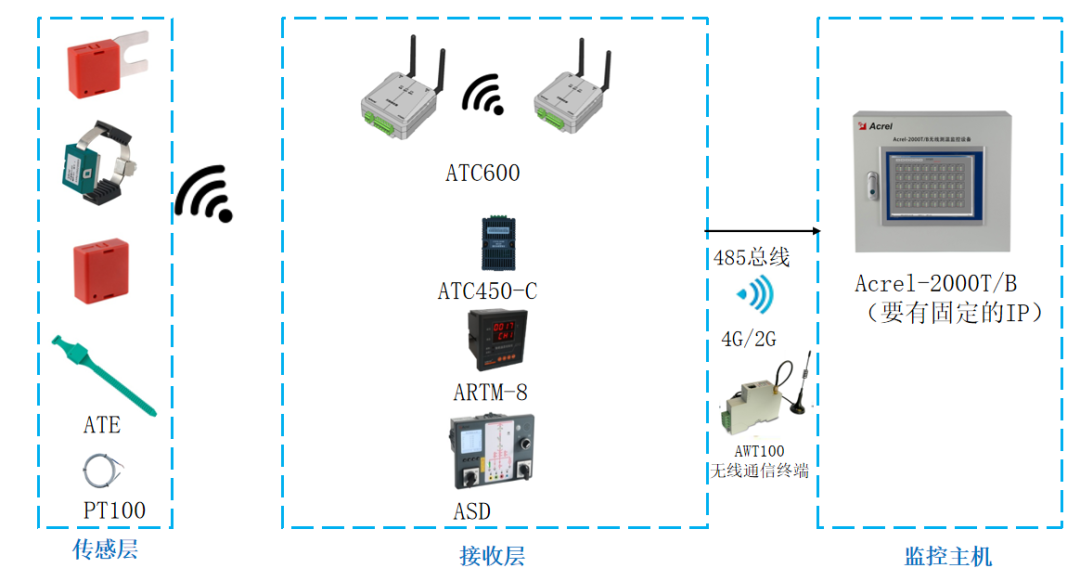

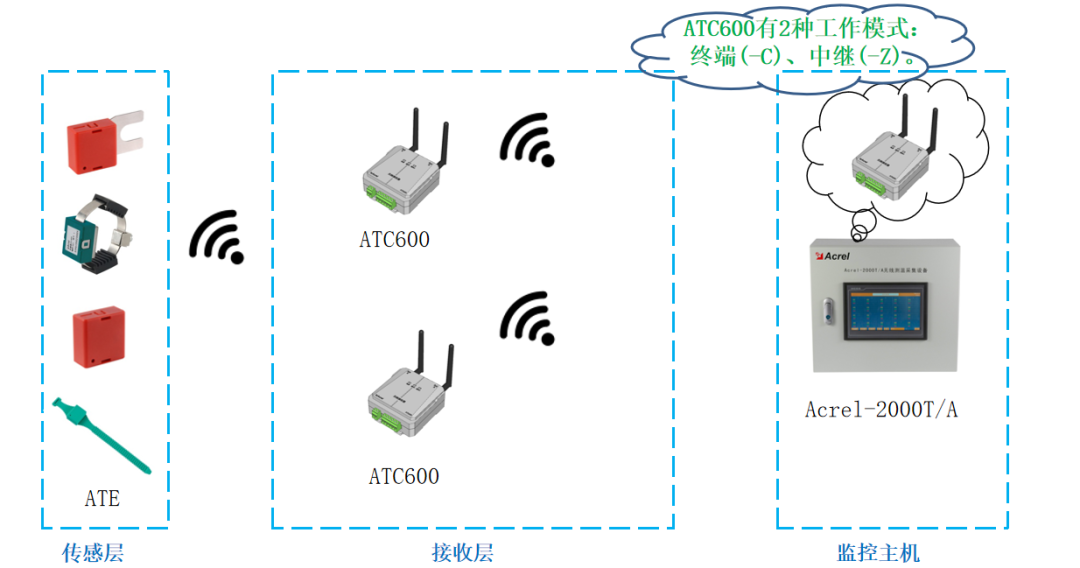

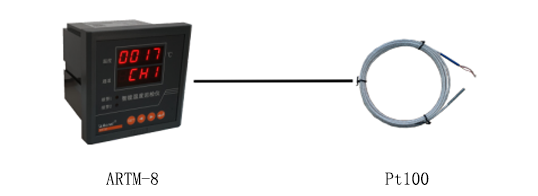

b)安装实例e1f249b8-ab53-11ec-82f6-dac502259ad0.png6.4 就地壁挂式集中显示方案(适用于改造,不方便在柜子上加装显示屏的现场)方案一:Acrel-2000T/A就地集中显示:e204f46e-ab53-11ec-82f6-dac502259ad0.png说明:Acrel-2000/A通过RS485接口连接ATC实现开关柜温度集中显示,可接收240只无线温度传感器ATE100/100M/200/400/100P/200P。方案二:Acrel-2000T/B就地集中显示:e21739f8-ab53-11ec-82f6-dac502259ad0.png说明:Acrel-2000T/B不仅可以通过RS485连接多种ATC收发器接收所有型号传感器实现集中显示,还可以通讯连接配电室内无线测温相关就地显示装置实现集中显示,同时还可以连接配电室内智能操控、 微机保护、电力仪表等电力监控设备进行监测。6.5 低压电气接点有线测温、变压器绕组测温a)配置方案e229c3fc-ab53-11ec-82f6-dac502259ad0.png说明:ARTM-8温度巡检仪可配8路Pt100传感器,有线连接,Pt100传感器客户自配,测量低压电气接点时Pt100传感器需做好绝缘处理。
b)安装实例e2381650-ab53-11ec-82f6-dac502259ad0.pnge249deb2-ab53-11ec-82f6-dac502259ad0.png请旋转手机查看更多精彩点我e25cf1dc-ab53-11ec-82f6-dac502259ad0.jpge27329d4-ab53-11ec-82f6-dac502259ad0.jpg
