土建安装准备
巴歇尔槽加固图片

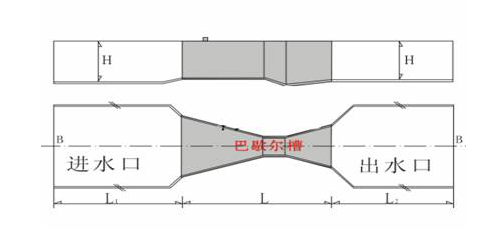

巴歇尔槽安装中的几种方式 巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。我公司专业生产与明渠流量计配套使用的常用规格的巴歇尔槽。材质类型：玻璃钢、不锈钢。 流量越大，相应增加壁厚。
安装注意事项：
1.巴歇尔槽的尺寸与渠道安装有关，请用户
根据现场情况而定。
2.巴歇尔槽的中心线要与渠道的中心线重
合,使水流进入巴歇尔槽不出现偏流。
3.巴歇尔槽通水后，水的流态要自由流。巴
歇尔槽的淹没度,要小于规定的临界淹没
度。
4.巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
5.巴歇尔槽安装在渠道上要牢固。与渠道侧
壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽 内喉道段。
大多数情况下，超声波明渠流量计的计量槽选用巴歇尔槽，他的安装分为以下几个步骤：
1、明渠土建安装准备

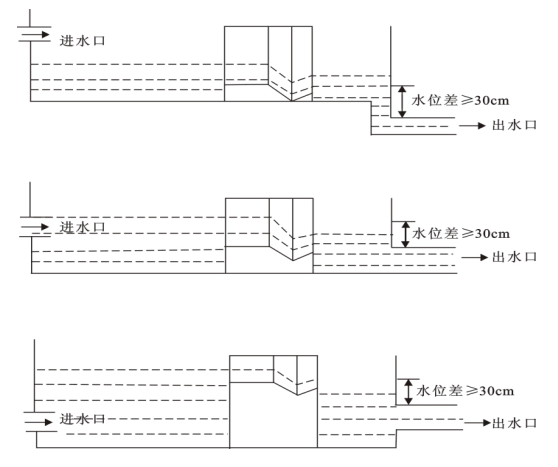

在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。

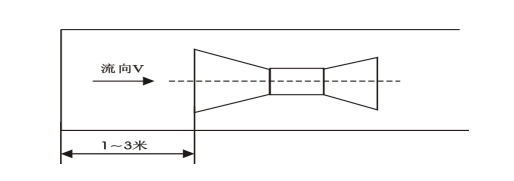

2、将巴歇尔槽放入明渠中
巴歇尔槽下游排放口有水位差,泄水畅通，如水位差不够，应垫高巴歇尔
槽，增加水位差。保证巴歇槽前直段有1～3米的距离。

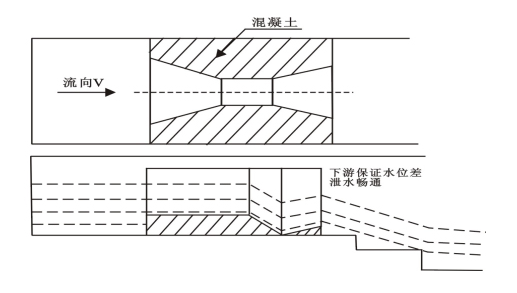

3、加固巴歇尔槽
在巴歇尔槽左右用混凝土浇灌，保证水流全部从巴歇尔槽中经过。加固时要使巴歇尔槽左右保持水平，防止倾斜，防止变形。
4、特别注意事项
必须保证巴歇尔槽下游有水位差，排放畅通不会积水。这是安装的关键问题。
