A.通道原始波形；B.参考波形；C.参考波形的垂直和水平信息显示区域搜索示波器可以根据用户设置的搜索条件（常见的搜索条件有边沿，斜率，脉宽，间隔，欠幅），对采集的信号进行自动搜索，并使用白色三角符号标记出搜索结果。YT模式以及Roll模式停止状态下，搜索事件总数最大为1000，Roll模式运行状态下事件总数无限制。搜索功能可支持水平放大。

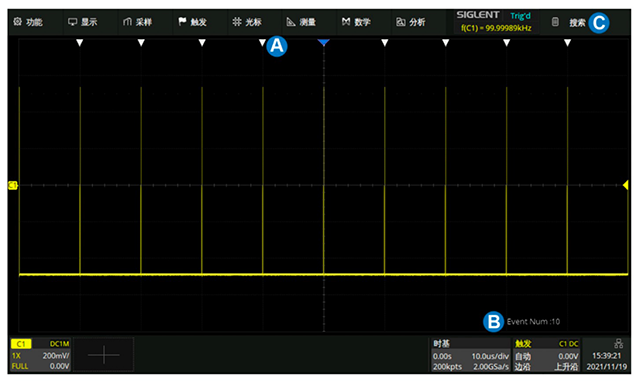

A.搜索标记符，白色三角形符号，标记符合搜索条件的事件的时间点B.屏幕上标记出的事件总数，图例中为10个导航示波器导航功能分别是时间导航，搜索事件导航和历史帧导航。时间导航下示波器将根据用户设置的方向自动匀速调整水平方向的延时。搜索事件导航，在开启搜素功能并停止采集后，可以使用导航功能查找搜索事件。历史帧导航，在开启历史波形功能后，可以使用导航功能播放采集的历史帧。模板测试示波器可以基于正常信号创建模板，通过判断输入信号是否在模板内来监测信号的变化情况，可用来查找异常波形或进行生产线测试。其检测结果可以通过屏幕显示出来，也可通过系统声音或从后面板“AuxOut”输出的脉冲信号来提示。当通过测试使能时，AuxOut输出的信号自动切换为Pass/Fail脉冲。

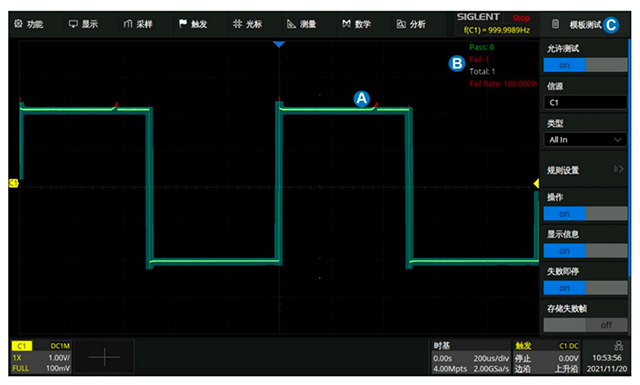

A.禁入区，绿色背景色区域以外的区域。当波形中有点进入该区域时，这些点将呈现不同于正常波形颜色的淡红色（AllIn和AnyIn的情况）B.信息显示区，统计已通过的帧数、失败的帧数、总共的帧数和失败率数字万用表数字万用表用于测量当前信号的直流、交流幅度等参数。示波器通过选择模拟通道，对通道输入信号的相关参数进行测量，并对其进行统计显示。经过测量统计后可以得到该模式下的三种不同类型状态图：条形图、直方图和趋势图，并且可以在屏幕上同步显示。数字万用表与示波器的采集系统异步，且始终进行采集。

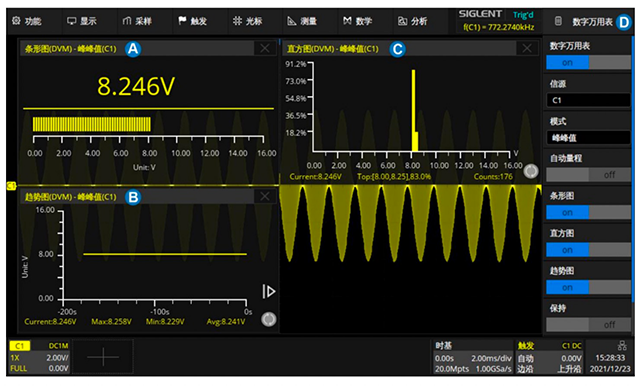

A.“条形图”显示区域；B.“趋势图”显示区域；C.“直方图”显示区域计数器计数器用于测量当前信号的频率、周期，并对当前信号计数。统计当统计功能打开后，计数器会对数据进行统计，并将统计结果显示在屏幕上。当前值–最新的计数值平均值–历史所有计数值的算术平均最小值–历史所有计数值的最小值最大值–历史所有计数值的最大值标准差–历史所有计数值的标准偏差，用于判断历史计数参数的分布统计次数–已获得的计数值个数直方图支持波形直方图分析功能，方便用户直观地观察波形的概率分布，从而帮助用户快速发现信号中潜在的异常。直方图支持水平和垂直方向上的波形数据统计，随着波形采集的进行，条形图高度会在设置的直方图窗口范围内不断变化，以指示数据统计次数。

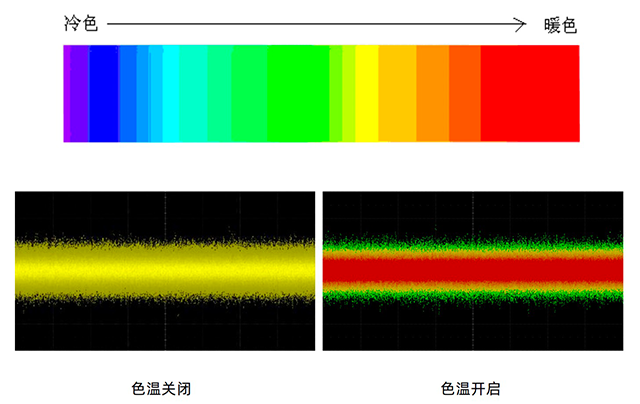

色温显示色温功能采用颜色的变化来体现波形出现频率的大小。波形出现的频率越大，颜色越暖。出现的频率越小，颜色越冷。下图为冷色、暖色的渐变图片。您可以将当前显示的波形颜色与下图进行对比，以判断波形出现的概率。
设置余辉余辉开启后，示波器用新采集的波形更新显示，但并不立即清除之前采集的波形。已采集的波形将以亮度较低的颜色显示，而新采集的波形则以正常颜色和亮度显示。

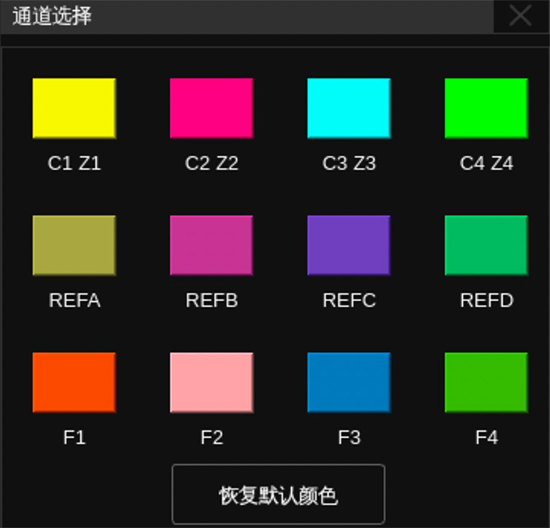

颜色设置颜色设置支持用户自定义波形颜色。
