【节能学院】预付费能源管理系统在巍山新天地商业项目设计与应用
2024-01-04 11:26:45 | 人围观 |
评论:
摘要
本远程预付费能源管理系统采用
智能
远程预付费电表(
AD
F400L系列多用户计量型预付费表),采集各商户实时用电量、剩余电量,通过智能远程预付费电表进行远程分合闸控制,实现先售电后用电。该系统结构为C/S结构,数据采集采用总线通讯方式传至后台,通过安科瑞(
Ac
rel-3200)远程预付费能源管理系统实现各商户用电的收费、监控和管理。
关键词
:多用户计量电表(ADF400L),C/S,Acrel-3200,总线通讯
概述
本
工程为
大型商业综合体和酒店,位于东阳巍山城中区域,由南、北两个地块组成,本项目中主要采用我
公司
的ADF400L系列的多用户预付费电表,平台系统采用Acrel-3200远程预付费系统,通过现场总线方式汇总到数据采集网关,然后上传至平台软件系统,实现远程预付费计量功能。
系统方案
根据客户需求及项目实际情况,本项目设计的预付费能源管理系统,由安科瑞
品牌
多用户计量电表ADF400L系列
产品
,通讯管理机ANet-2E8S1,数据服务器及预付费平台系统软件等组成。
Acrel-3200远程预付费电能管理系统采用分层分布式结构进行设计,即现场设备层、
网络
通讯层和站控管理层。

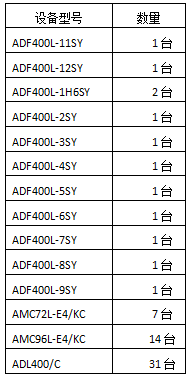

根据客户需求及项目实际情况,本项目设计的远程预付费电能管理系统,该项目现场所涉及的主要设备仪表如下:

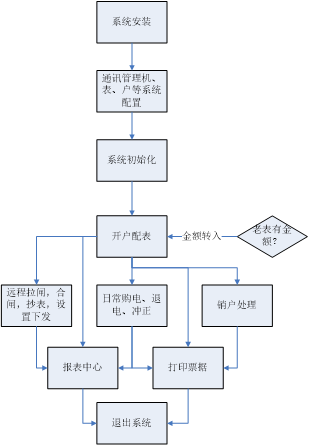

预付费能源管理系统基本的运行和操作流程如下:
系统主要功能及界面

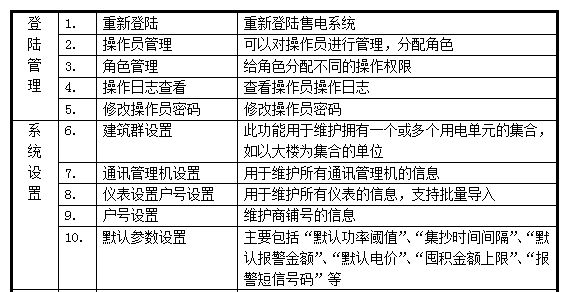

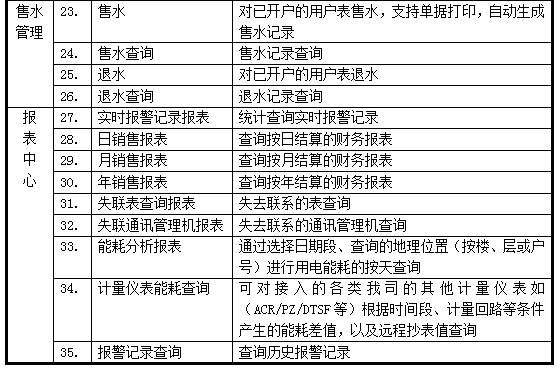

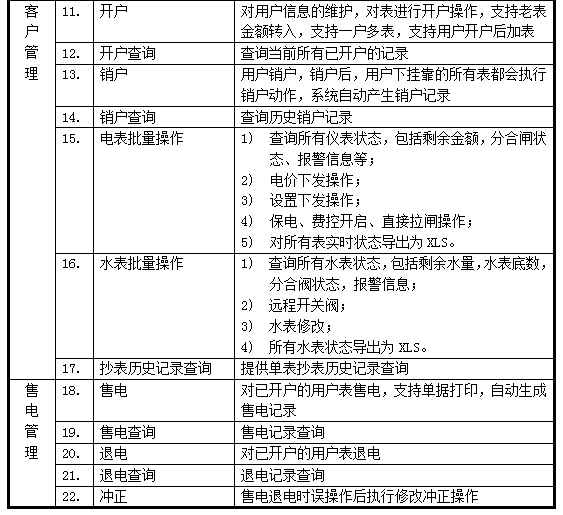

本系统包括五大模块,分别是登陆模块、系统配置模块、用户(商铺)管理模块、售电管理模块、报表
中心
模块,主要功能如下:
1)登陆管理:管理操作员账户及权限分配,查看系统日志等功能;
2)系统设置:对建筑、通讯管理机、仪表及默认
参数
进行配置;
3)用户管理:对商铺用户执行开户、销户、远程分合闸、抄表导出及记录查询等操作;
4)售电管理:对已开户的表进行远程售电、退电、冲正及记录查询等操作;
5)售水管理:对已开户的表进行远程售水、退水、记录查询等操作;
6)报表中心:提供售电财务报表、用能报表、报警报表等查询,本系统所有的报表及记录查询,都支持excel格式导出的功能

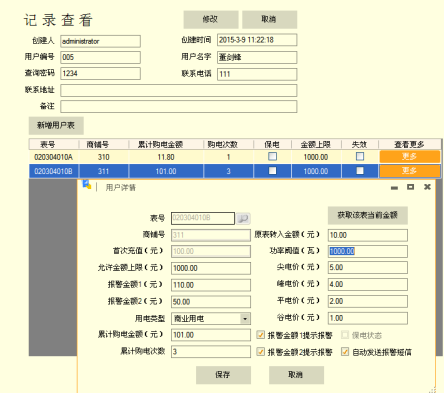

系统不仅支持一户一表,也支持一户挂多表的需要;同时支持和解决了项目改造后新老表切换时,老表金额转入的问题;支持峰谷电价,支持一表一电价;可对单表设置功率过载的阈值,也支持设置单表金额报警的两级阈值,如下图所示:

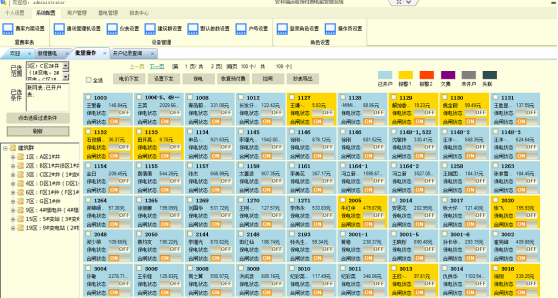

系统的批量操作功能
针对开户状态、报警1、报警2、欠费、失联等状况分别用不同的颜色显示;远程对仪表进行遥控的命令类型包括:电价下发、设置下发(下发报警金额阈值和过载功率阈值)、保电(强制仪表合闸)、恢复预付费(欠费自动跳闸的模式)、拉闸(强制断电)和抄表导出(导出当前所有表状态为EXCEL文件),如下图所示:
能耗及报表查询
系统进行远程集中抄表后,还提供了辅助的能耗查询报表,为能耗分析、用能比对和用电提供强有力的依据。该功能用于替代部分能耗分析和管理系统的功能,如果需要更加好的能耗分析和管理,
推荐
另外配置安科瑞能耗管理系统Acrel-5000。

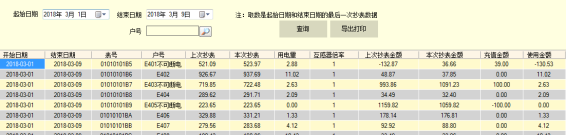

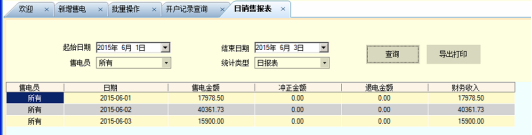

除此以外,系统还提供了多种报表以供查询,包括日/月/年财务销售统计报表、失联表/通讯管理机查询报表、实时报警/历史报警查询报表等,并支持导出打印。如下图所示:

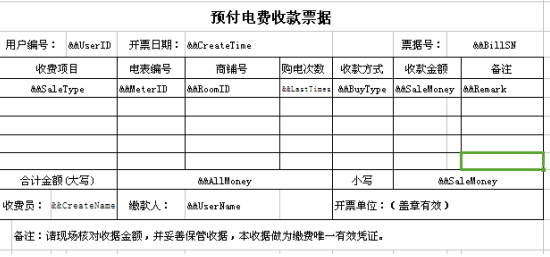

单据打印
售电、退电、开户时系统支持三联单单据打印的功能,单据格式默认如下(可以由客户确认后自由定制):

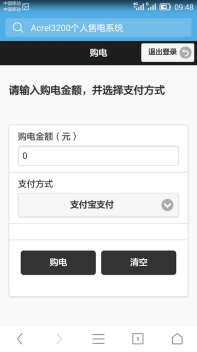

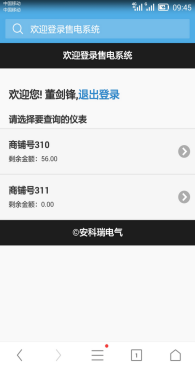

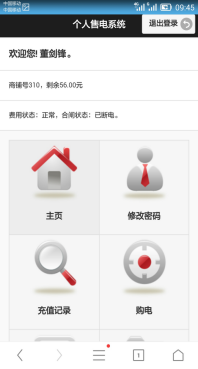

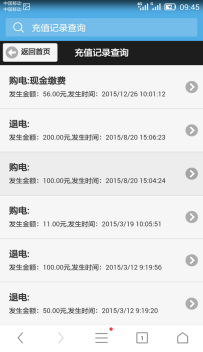

在线手机查询和自助购电
结束语
伴随着经济的发展,人们物质生活水平的提高,为了满足人们日常购物和饮食的生活需求,各地地方涌现出一大批的商业综合体,商业综合体内的各个商铺和租户的用电管理亟待解决,在商业综合体的用电量不断增长、对
供电
质量要求不断提高的同时,也存在大量拖欠电费的情况,加重了商业综合体经营管理方的经营风险。预付费能源管理系统通过总线通讯的方式,结合现场的多用户计量表(ADF400L)和平台软件系统(Acrel-3200)实现了先交费后用电,可以避免商场电费垫资问题,从而减轻了商业地产运营的资金压力,加强和改良了经营管理方式。
