随着现代制造业的发展，精密复杂零件在机测量成为主要发展趋势。中图仪器基于UG平台开发了机床在线检测软件系统，该系统的硬件由COMP系列机床测头、COMI接收器两部分组成，软件系统由测点信息生成、测量报告生成和宏程序三部分组成。
一、测点信息生成

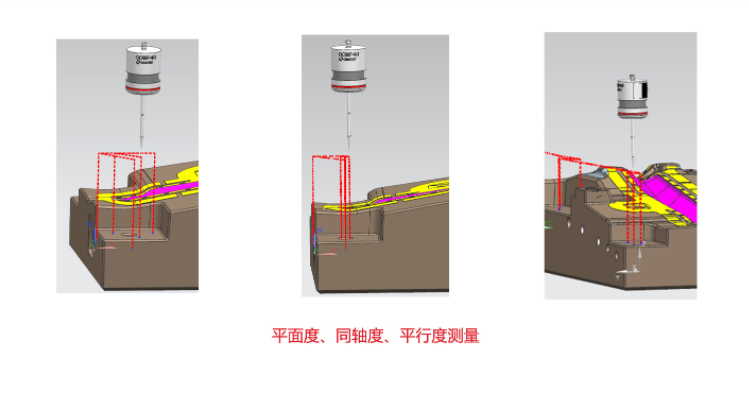

1)特征测量
2) 测量程序导入机床

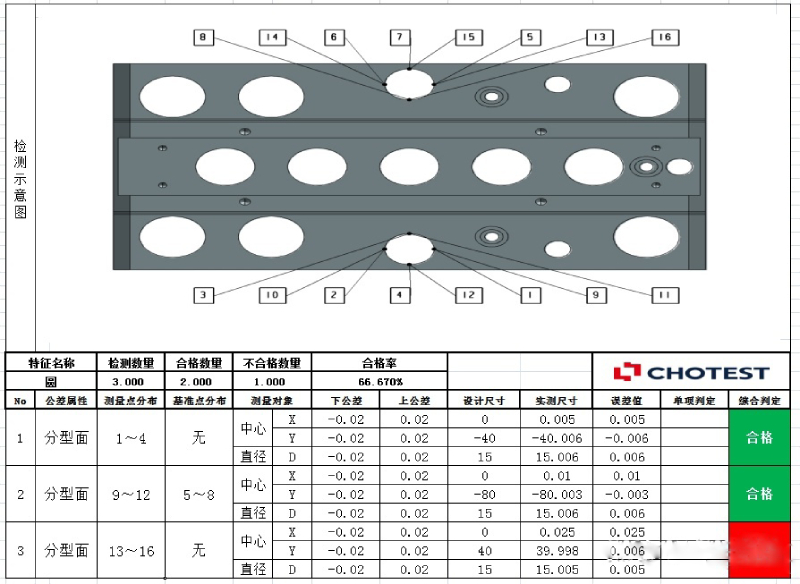

二、测量报告生成
三、宏程序
1) 目前支持FANUC、SIEMENS、三菱、澳柯玛、马扎克等主流数控系统，也可根据客户需求定制。2) 提供常用的测量宏指令。四、机床在线检测软件系统技术优势总结
1）强大实用的分析功能：软件具备丰富的分析功能，包括圆、平面度、垂直度、距离、角度、轮廓度、平行度、同轴度、直线度等特征分析功能；2）独立性好：测量程序和报表导出功能都可以满足脱机编程，不占用机台加工时间；3) 系统操作简单：软件对操作者知识要求不高，只需简单培训就可以操作软件进行测量；4）编程效率高：软件支持导入三维模型，在模型上指定测量点和特征，一键生成探测程序；5）系统安全性高：软件可以设置安全高度，对测点进行测量仿真，对存在干涉的点进行提示；6）刀路优化：具备刀路优化功能，自动计算，优先测量临近的测量点，缩短检测时间；
-
