【新品速递】ABAT系列蓄电池在线监测系统

2024-01-09 11:26:19 | 人围观 | 评论:

01 概述

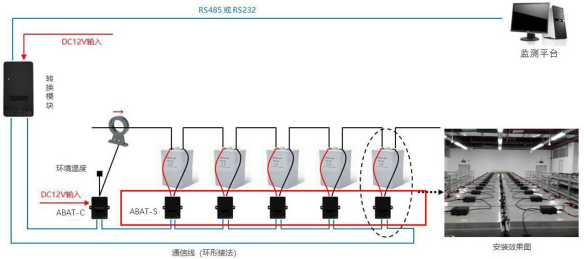

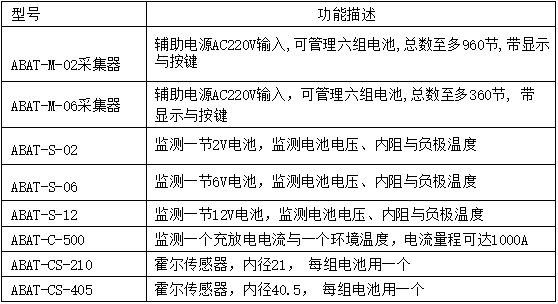

安科瑞ABAT系列蓄电池在线监测系统是具有业界良好口碑的在线电池监测产品,可以提前对失效的电池进行预警及电池均衡,符合ANSI/TIA-942标准要求。该系统具有监测电池的电压、内阻与内部温度的功能,安装、维护与接入非常方便。系统主要由ABAT-S模块、ABAT-C模块及采集器组成,可通过采集器查询告警与实时数据、设置参数等,可选配监测平台实现网络化集中管理。 02 产品型号


9f040186-70a3-11ec-86cf-dac502259ad0.png03 产品说明

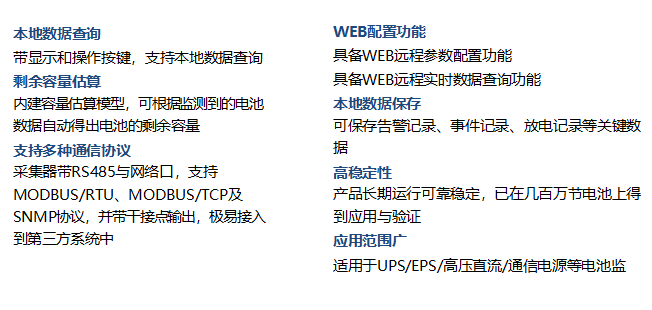

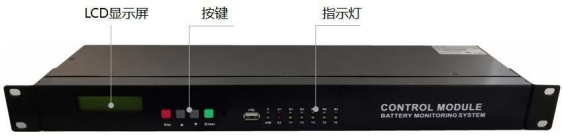

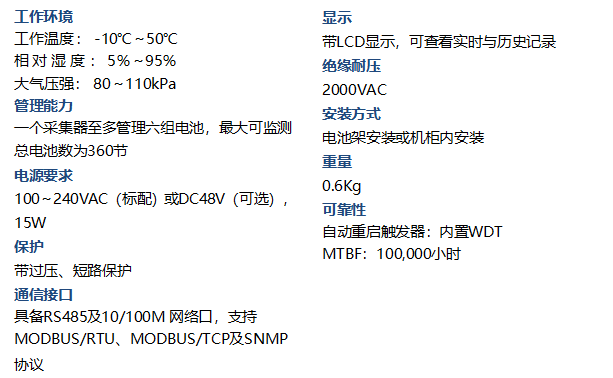

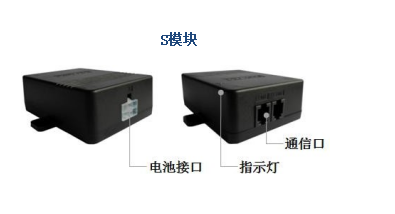

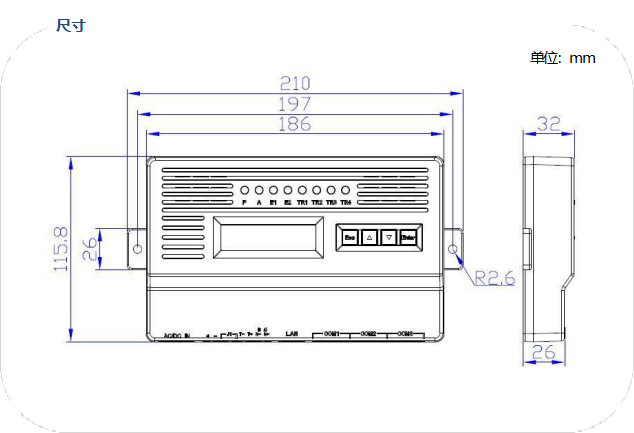

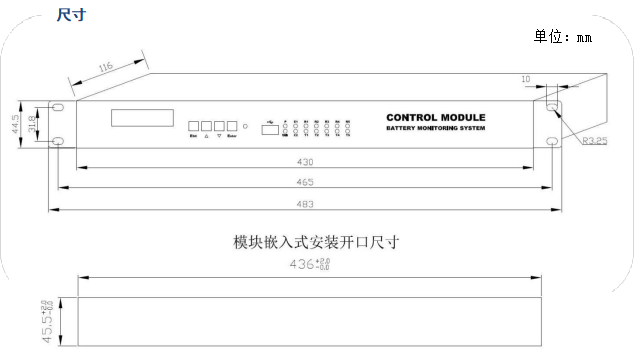

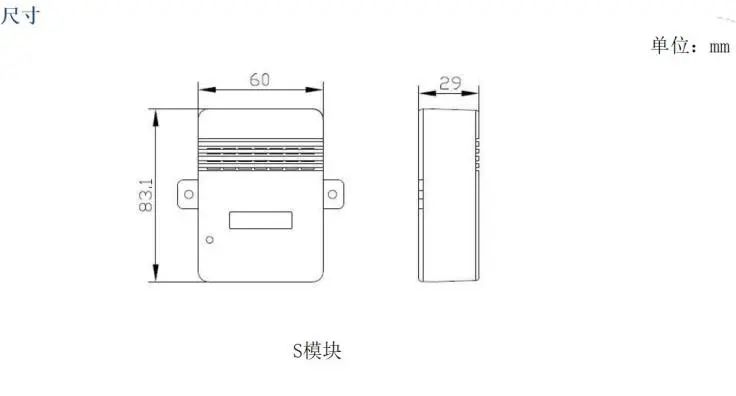

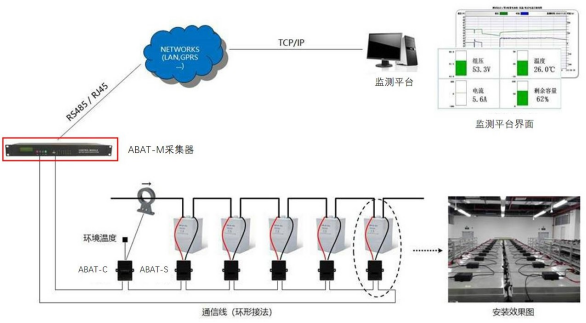

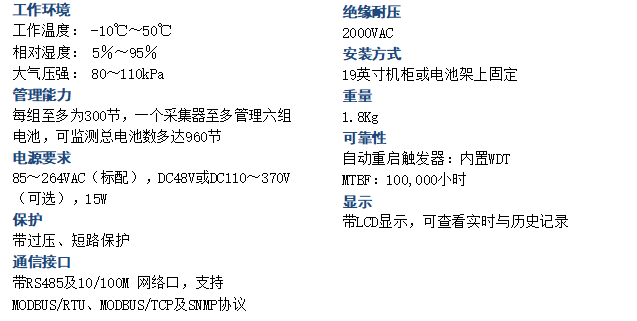

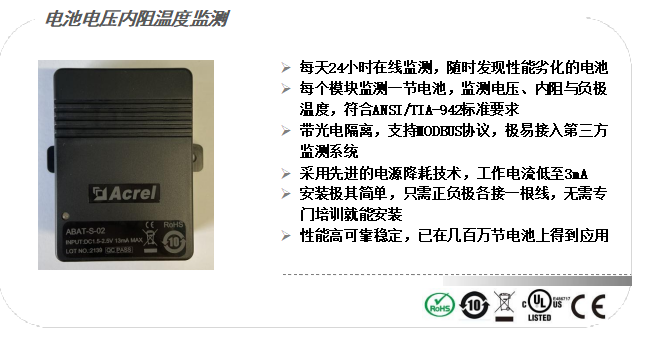

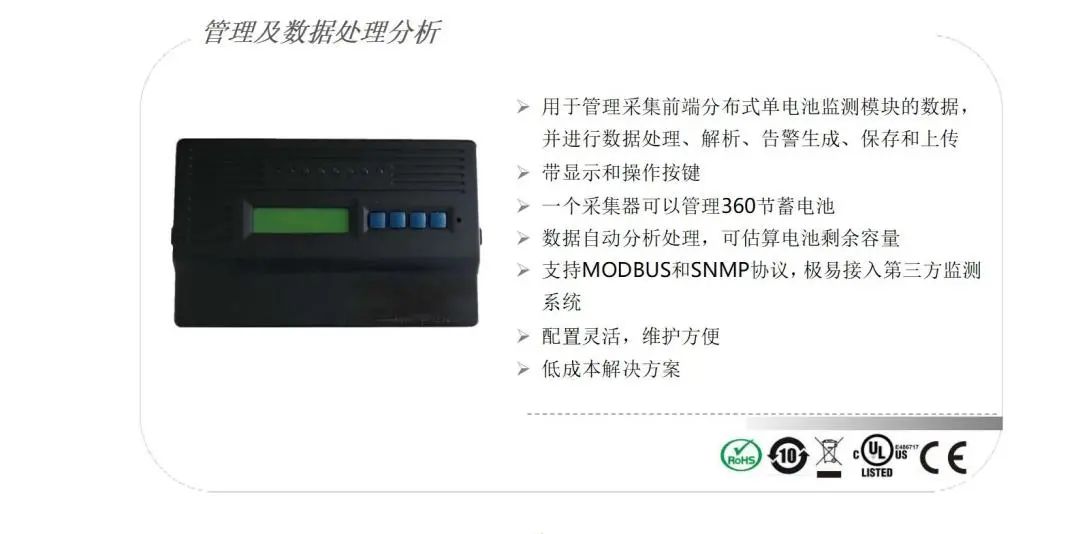

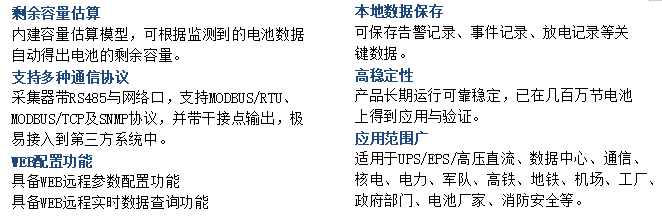

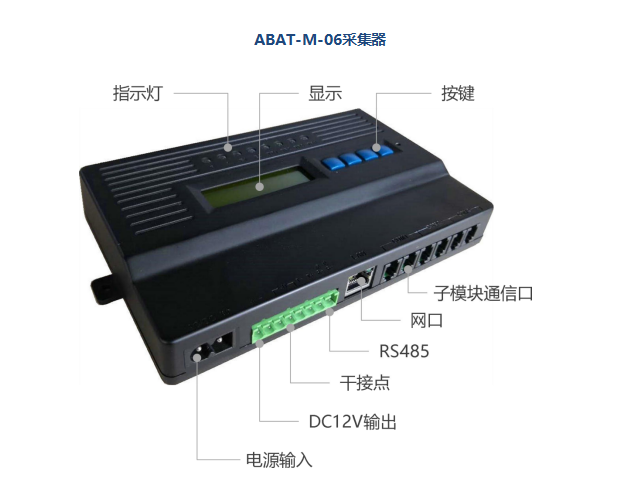

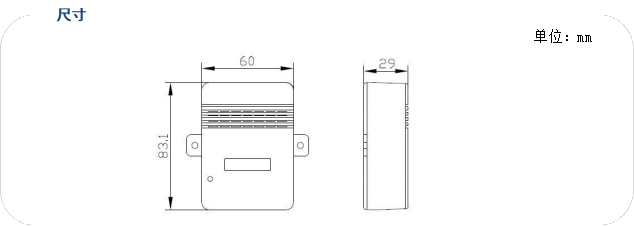

3.1 ABAT-M-02采集器9f2be46c-70a3-11ec-86cf-dac502259ad0.jpg9f69bd5a-70a3-11ec-86cf-dac502259ad0.png采集器起到一个管理主机的作用,用于读取前端单电池监测子模块的电池监测数据,并对数据进行分析处理,可估算每节及整组电池的剩余容量。所有运行参数都可通过模块面板直接设置,采集到的数据可直接查看。采集器会自动定期保存电池关键数据,并可通过RS485口或网络口上传给第三方监测系统。一个采集器至多可管理六组电池,可管理模块数多达960个。 9fabb476-70a3-11ec-86cf-dac502259ad0.png采集器通过自带的四组UART口与前端单电池监测子模块通信,可读取电池电压、内阻、温度及充放电电流、环境温度等数据。 9fd73ccc-70a3-11ec-86cf-dac502259ad0.pnga018342a-70a3-11ec-86cf-dac502259ad0.pnga0430cc2-70a3-11ec-86cf-dac502259ad0.pnga089faec-70a3-11ec-86cf-dac502259ad0.pnga0a84df8-70a3-11ec-86cf-dac502259ad0.pnga0daf1d6-70a3-11ec-86cf-dac502259ad0.png3.2 ABAT-M-06采集器a106430e-70a3-11ec-86cf-dac502259ad0.jpg9f69bd5a-70a3-11ec-86cf-dac502259ad0.png采集器起到一个管理主机的作用,用于读取前端单电池监测子模块的电池监测数据,并对数据进行分析处理,可估算每节及整组电池的剩余容量。所有运行参数都可通过模块面板直接设置,采集到的数据可直接查看。采集器会自动定期保存电池关键数据,并可通过RS485口或网络口上传给第三方监测系统。一个采集器至多可管理六组电池,可管理模块数多达360个。 9fabb476-70a3-11ec-86cf-dac502259ad0.pnga1b0d9f4-70a3-11ec-86cf-dac502259ad0.pnga018342a-70a3-11ec-86cf-dac502259ad0.pnga22b6c00-70a3-11ec-86cf-dac502259ad0.pnga089faec-70a3-11ec-86cf-dac502259ad0.pnga2b4aa60-70a3-11ec-86cf-dac502259ad0.pnga2e86e86-70a3-11ec-86cf-dac502259ad0.png3.3ABAT-S电池监测模块a324f09a-70a3-11ec-86cf-dac502259ad0.png9f69bd5a-70a3-11ec-86cf-dac502259ad0.pngABAT-S电池监测模块(简称S模块)是在线电池监测传感器,可以嵌入到现有的监测系统中实现对每节后备电池的电压、内阻与电池负极温度的在线监测,符合ANSI/TIA-942标准要求。监测系统通过向S模块发送MODBUS命令控制与读取数据,并执行内阻测试,每个S模块都有一个可设置的地址。S模块安装与接线极其简单方便,可直接贴到电池上,并采用可拆卸连接线,施工时不影响电池运行。 a36e2008-70a3-11ec-86cf-dac502259ad0.pngS模块须通过转换器转成标准的RS485或RS232接口后才能接入到监测系统中,模块由电池直接供电a3c3db42-70a3-11ec-86cf-dac502259ad0.pnga018342a-70a3-11ec-86cf-dac502259ad0.pnga422371e-70a3-11ec-86cf-dac502259ad0.pnga089faec-70a3-11ec-86cf-dac502259ad0.pnga4913182-70a3-11ec-86cf-dac502259ad0.pnga4d76c1a-70a3-11ec-86cf-dac502259ad0.jpg3.4 ABAT-C模块a5281f98-70a3-11ec-86cf-dac502259ad0.png9f69bd5a-70a3-11ec-86cf-dac502259ad0.png电流温度监测模块(简称C模块)是在线电池监测传感器,可以嵌入到现有的监测系统中实现对电池组充放电电流与环境温度的在线监测。监测系统通过向C模块发送MODBUS命令控制与读取数据,每个C模块都有一个可设置的地址。C模块安装与接线简单方便,可直接贴到电池上,并采用可拆卸连接线,施工时不影响电池运行。 系统拓扑图如下: a57b14fa-70a3-11ec-86cf-dac502259ad0.pngC模块须通过转换器转成标准的RS485接口后才能接入到监测系统中,需另外配置电流互感器。模块需由外部DC12V供电。 a5bd6b34-70a3-11ec-86cf-dac502259ad0.pnga018342a-70a3-11ec-86cf-dac502259ad0.pnga630ad10-70a3-11ec-86cf-dac502259ad0.pnga089faec-70a3-11ec-86cf-dac502259ad0.pnga6b81138-70a3-11ec-86cf-dac502259ad0.pnga6e9908c-70a3-11ec-86cf-dac502259ad0.png3.5开环霍尔电流传感器ABAT-CS-210a7163b50-70a3-11ec-86cf-dac502259ad0.pnga77dd486-70a3-11ec-86cf-dac502259ad0.pnga7b35782-70a3-11ec-86cf-dac502259ad0.pnga81b7d4e-70a3-11ec-86cf-dac502259ad0.jpg3.6 开环霍尔电流传感器ABAT-CS-405 a8470630-70a3-11ec-86cf-dac502259ad0.pnga8a20328-70a3-11ec-86cf-dac502259ad0.pnga8e9a84a-70a3-11ec-86cf-dac502259ad0.pnga921c248-70a3-11ec-86cf-dac502259ad0.jpga96e5d38-70a3-11ec-86cf-dac502259ad0.png请旋转手机 查看更多精彩 点我 a996deca-70a3-11ec-86cf-dac502259ad0.jpga9dac3a6-70a3-11ec-86cf-dac502259ad0.jpg
