轴承(Bearing)是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。轴承是各类机械装备的重要基础零部件，它的精度、性能、寿命和可靠性对主机的精度、性能、寿命和可靠性起着决定性的作用。随着轴承用户对轴承品质追求的提高，轴承制造企业对零部件的沟道圆度、曲率半径、形状偏差、粗糙度等也提出了高精度的检测需求，为了追求高精度和高可靠性。这就对轮廓仪、粗糙度仪等精密测量设备提出了更高的要求。中图仪器SJ57系列轮廓仪在轴承行业有着广泛应用，有口皆碑。
SJ5700轮廓仪
SJ5718小型轮廓仪案例解析

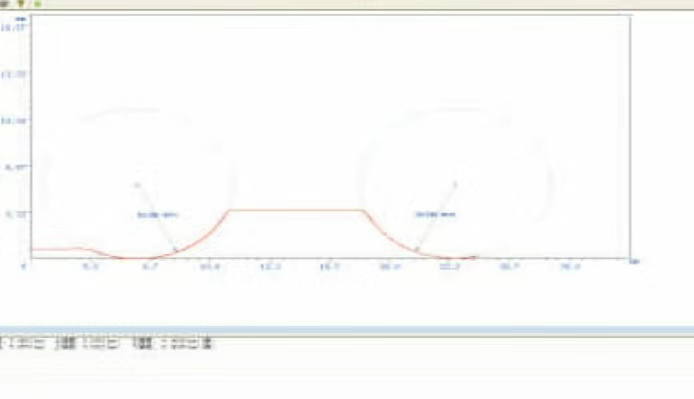

双沟轴承:其主要测试半径R1和R2, 圆心距,由于测试过程R1是下坡,R2是上坡, 这就要求仪器上下坡测量一致性非常好,将轴承正测几遍后,翻转180°再测几遍,看其值的变化就知仪器能否完成测量要求,案例测量结果符合要求。

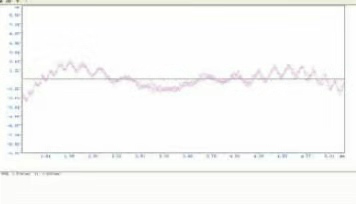

轴承内外够道形偏差测量：在轴承行业内外沟道的曲率半径和沟形偏差是轴承成品质量的关键参数，用SJ57系列轮廓仪测量不仅精度好、效率高，而且范围大。

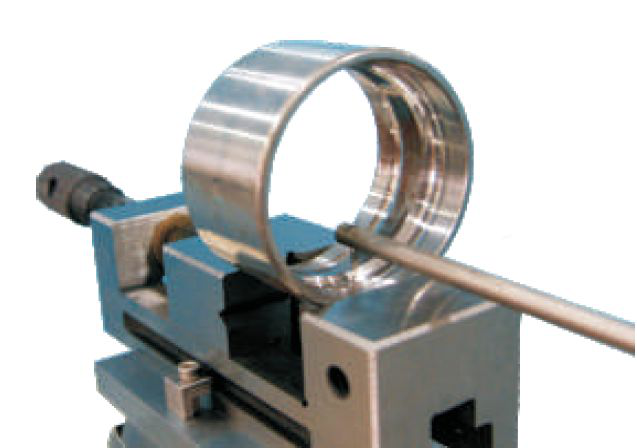

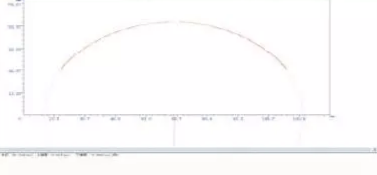

轴承外沟道：轴承外沟道球面径的测量，轴承装卡后，移动工作台，找出沟道的左边*低点，然后找出右边*低点，也就是要求两点直线与导轨平行，然后测量沟道的球面直径，对于大型轴承也可以测量其球面直径，另外换一个沟道侧杆，就能测量内外沟道球面直径。
-
