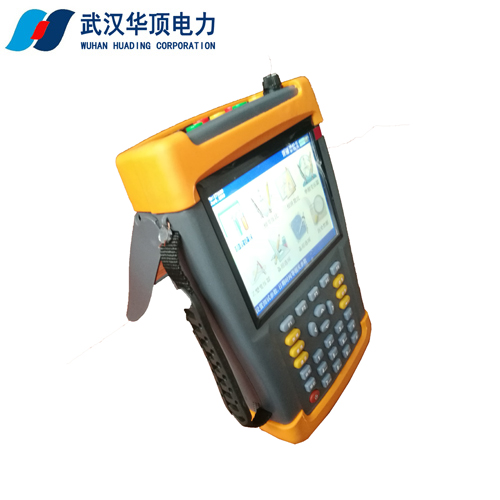

功率测量 功率测量可测量三相四线交流电系统的三相有功功率、三相视在功率、三相无功功率、三相功率因数以及三相有功电能、三相视在电能、三相无功电能和三相平均功率因数。 使用的按钮如下： 返回：返回上一级菜单。 功率：显示功率测量结果，有列表方式显示及趋势图显示。如图 3-1。 电能：显示电能测量结果。如图 3-2。

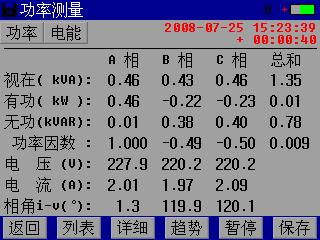

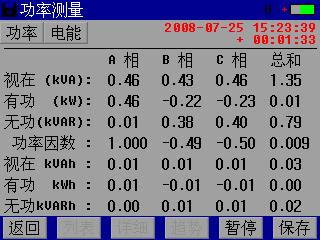

图 3-1 功率测量结果列表 图3-2功率测量结果中的电能参数 1）、列表显示。 点击列表键，以列表方式显示功率测量结果或电能测量结果，如图3-1和图3-2。点击功率或电能键切换显示功率测量结果或电能测量结果。第一列为A相，第二列为B相，第三列为C相，第四列为该行值总和。在功率测量结果中，从上到下依次为三相视在功率、三 相有功功率、三相无功功率、三相功率因数、三相电压有效值、三相电流有效值和三相功率因数角。在电能测量结果中，从上到下依次为三相视在功率、三相有功功率、三相无功功率、三相平均功率因数、三相有功电能、三相视在电能和三相无功电能。 2）、趋势显示。 点击趋势图键，以趋势图方式显示功率测量结果， 如下页图 3-3。在左上角的列表框中，点击上/下箭头键，可选择显示三相有功功率趋势或三相视在功率趋势。电能无趋势图。趋势图曲线从左侧逐步形成，趋势图上方的读数与曲线所绘制的最新数值相对应。趋势图低部为时间轴。 3）、详细参数。 点击详细键，可显示测量过程中各相有功功率、无功功率、功率因数的最大、平均、最小值。如下页图 3-4。

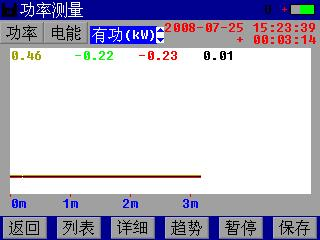

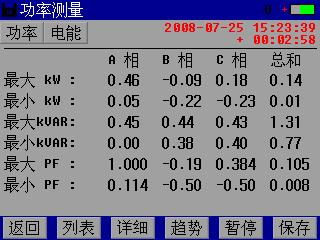

图 3-3交流功率测量结果趋势 图 3-4 交流功率测量结果中的详细参数4）、测量暂停。 点击暂停键，停止当前测量结果显示。 5）、保存数据。 点击保存键即可保存当前测量数据。功率测量数据都保存在PWR00001.PQD中。 6）、保存屏幕。 在插入U盘，并且当前无对U盘的操作时，可点击屏幕左上角的
图标，将当前屏幕保存到U盘。
