谐波测量 谐波测量功能可测量三相四线电系统的各相电压、电流的1~50次谐波失真百分比。 使用的按钮如下： 返回：返回上一级菜单。 电压：当前显示的为电压信号的谐波失真值。 电流：当前显示的为电流信号的谐波失真值。 列表：以数字列表方式显示各相电压、电流的谐波失真测量结果。如图2-1。 柱型图：以谐波频谱方式显示当前测量结果。如图2-2。 趋势图：显示选择记录的的谐波失真值在当前测量时间段内的趋势图。如图2-4。 暂停：暂停测量结果显示。 设置：选择谐波测量结果表现形式和选择要记录趋势的任意两次谐波（包括总谐波失真）。 如图2-3。 保存：记录存储。
： 保存当前屏幕（如仪表插有U盘则，保存到U盘，否则保存到仪表中）
图 2-1 谐波列表 图 2-2 谐波柱型图 1）、列表显示。 点击列表键，以列表方式显示电压或电流谐波测量结果，如图 2-1。点击电压或电流键切换显示电压谐波列表或电流谐波列表。第一列从上到下依次为，A相电压/电流总谐波值、A相电压/电流基波值、A相电压/电流2次谐波值至A相电压/电流50次谐波值。第二列从上到下依次为，B相电压/电流总谐波值、B相电压/电流基波值、B相电压/电流2次谐波值至B相电压/电流50次谐波值。第三列从上到下依次为，C相电压/电流总谐波值、C相电压/电流基波值、C相电压/电流2次谐波值至C相电压/电流50次谐波值。谐波列表显示在同一时间只可显示6列，可通过点击屏幕左边的红色小箭头，滚动显示各次谐波测量结果。 2）、谐波频谱显示。 点击柱型图键，以柱型图方式显示电压或电流谐波测量结果，如图 2-2。点击电压或电流键切换显示电压谐波柱型图或电流谐波柱型图。屏幕中只可同时显示10个谐波的柱型图，可通过点击左、右两边的红色小箭头，滚动显示各次谐波频谱。色块中显示的数值为当前选定谐波值。 3）、谐波测量设置。 点击设置键，可选择谐波测量结果表现形式：%r(以各次谐波有效值与总有效值的比值作为谐波失真百分比)、%f(以各次谐波有效值与基波有效值的比值作为谐波失真百分比)或显示谐波电压/谐波电流的有效值；选择要记录趋势的任意两次谐波（包括总谐波失真）。如图2-3。点击确定键使用设定设置，各设定值由相应的列表框取值决定。点击取消键放弃本次操作。 4）、趋势显示。 点击趋势图键，以趋势图方式显示当前测量时间段内的电压/电流谐波变化趋势图，如图 2-4。在左上角的列表框中，点击上/下箭头键，可切换显示选定记录趋势趋势图。趋势图曲线从左侧逐步形成，趋势图上方读数与相同颜色曲线所绘制的最新数值相对应。趋势图低部为时间轴。

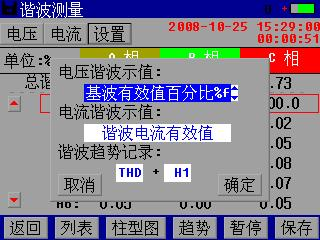

图 2-3 谐波测量设置 图 2-4 谐波趋势图 5）、显示暂停 点击暂停键，停止当前测量结果显示。 6）、保存数据 点击保存键弹出保存选择界面，选择“保存数据”可保存当前测量数据，选择“保存屏幕”可以图片方式保存当前显示界面。谐波测量数据都保存在HAR00001.PQD中。

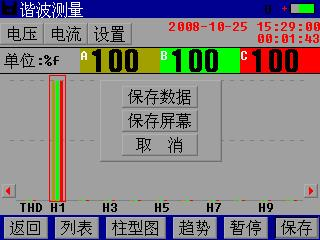

图 2-5 谐波数据保存 7）提示 谐波次数表示谐波频率，与基波频率成整数倍。基波频率是工频（50Hz）,二次谐波为两倍基波频率（100Hz），三次谐波为三倍基波频率（150Hz），以次类推。
