骤升骤降 骤升与骤降记录骤升、干扰、快速电压变化及骤降。 骤升与骤降（下降）是正常电压的快速变化。变化幅度可高达电压的10 倍至100倍。其持续时间从半个周期至数秒种不等。分析仪让您能够选择标称或可调整的基准电压。可调整的基准电压使用以一分钟时间常数过滤筛选的测量值。 在骤降过程中电压下降，在骤升过程中电压上升。在三相系统中，当一个或多个相位的电压下降至骤降门限时，骤降开始；当所有相位的电压等于或大于骤降门限值加上滞后时，骤降停止。骤升与骤降的触发条件是门限和滞后。骤升与骤降以持续时间、幅度和发生时间来表述其特征。 运行骤升骤降测量： 主菜单 →骤升骤降

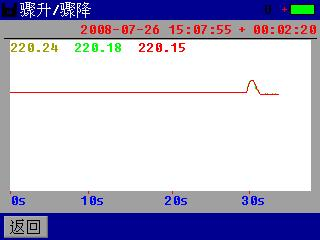

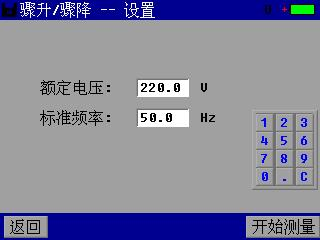

图6-1 骤升骤降设置 图6-2骤升骤降趋势图 使用的按钮如下： 返回：返回上一级菜单。 开始测量：开始测量前需设置额定电压和标准频率。测量结果以趋势图方式显示。如图 6-2。
：将当前屏幕保存到USB盘。 1）、设定额定电压。 在刚进入骤升骤降测量时，需设定基准电压，如图6-2。在额定电压栏，由软键盘数字键输入基准电压（如220V/380V等），正确输入额定电压后，点击确认键开始骤升骤降测量。 2）、保存数据。 只要有事件发生，该事件的基本特征和该事件发生前的电压趋势都会自动保存。骤升骤降测量数据被保存到DIPxxxxx.PQD文件中，xxxxx 为1~65535的5位整数，每一次测量单独存储在一个数据文件中。 3）、保存屏幕。 在插入U盘，并且当前无对U盘的操作时，可点击屏幕左上角的图标，将当前屏幕保存到U盘。4.3.7 浪涌电流 浪涌电流是当线路上出现高负载或低阻抗负载时发生的冲击电流。 一般说来，当负载达到正常工作条件时，经过一段时间电流就会稳定。 例如在某些大型负载（如电机、变频器等）启动的一段时间内。 浪涌电流:检测功能可用于记录从冲击电流开始发生到稳定的变化趋势，此过程可称之为一个浪涌事件。参数设置（见下图7-1）中，预期时间为浪涌电流从发生到稳定所需的预期时间；最大电流为预期发生的浪涌电流可能达到的最大值；额定电流为设备正常工作状态下的电流值；浪涌阀值为当检测到电流值达到此值时表示一个浪涌事件发生。

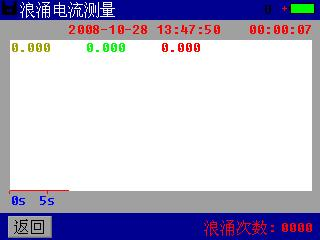

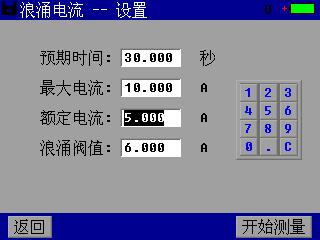

图7-1 浪涌电流设置 图 7-2 浪涌电流变化趋势 检测过程中，当检测到浪涌事件时，仪表自动将相关数据进行保存，直至检测到最多40个浪涌事件，仪表停止检测。检测过程中用户也可通过点击 返回中断检测。4.3.8 数字示波器 数字示波器可同时检测三相四线电系统(四电压：Ua、Ub、Uc、UN和四电流Ia、Ib、Ic、IN)中的最多4个信号。可用于观察、捕捉电系统运行时的信号变化情况。 示波器运行时界面如图8-1所示：

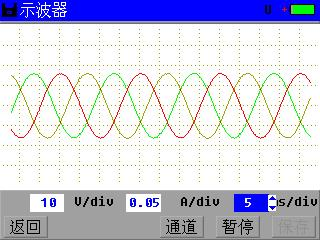

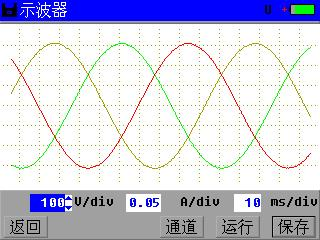

图8-1示波器运行 图8-2 选择通道 使用的按钮如下： 返回：返回上一级菜单。 通道：选择采样通道。 暂停：暂停当前测量，此状态下可对之前的测量结果进行查看、保存。 运行：重新开始测量。 保存：保存记录数据。：将当前屏幕保存到USB盘 1）、采样通道选择。 在数字示波器运行时，点击通道键弹出示波器运行采样通道选择窗口。点击相应的选择框，通道前出现√为选择开通。选择好通道后，点击确认键完成设置；如图9-2中表示对电压—A相通道进行采样显示。数字示波器最多可同时对任意3个通道(信号)进行采样显示。

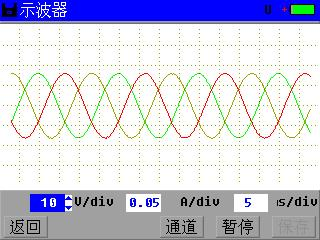

图8-3时基设置 图8-4幅值设置 2）、时基设置。 点击时基图标，将当前屏幕保存到U盘。3.9 系统管理

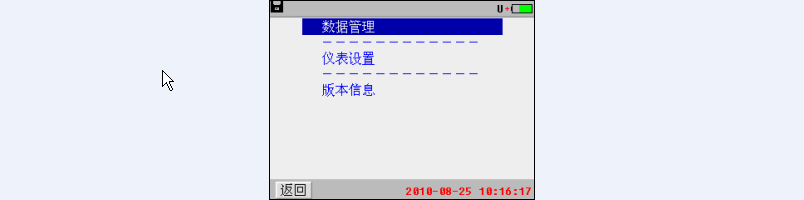

图 9-1 系统管理菜单3.9.1 数据管理 仪表数据管理、查看，删除。仪表数据文件有两种格式：*.PQD(数据存储文件) 及 *.BMP（屏幕图片）。分别如图9-2 及 图9-3。

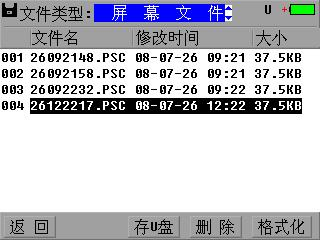

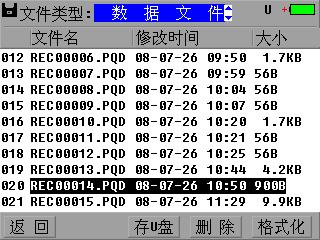

图 9-2 测量数据文件列表 图 9-3 仪表屏幕文件列表 数据查看，删除，转存U盘。 使用的按钮如下： 返回：返回上一级菜单。 存U盘：将所选数据文件存到U盘。 删除：删除所选数据文件。 格式化：格式化仪表存储空间，已存储的仪表数据将被删除，并且不可恢复。在仪表 提示存储空间不够时执行此操作，格式化前应将需要的数据保存到U盘。：将当前屏幕保存到USB盘 仪表数据只能在PC机管理软件中进行分析和生成相应报表。
图 9-4数据文件删除 图 9-5 仪表存储空间格式化3.9.2仪表设置

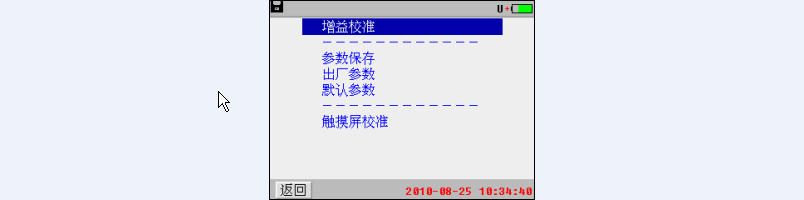

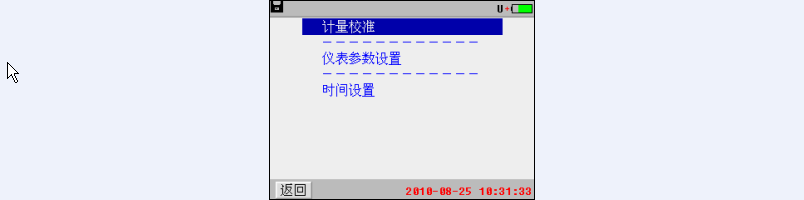

图 9-6 仪表设置菜单 图 9-7 计量校正菜单 1）、计量校准a）、增益校准---- 仪表校准
图9-8 增益校准界面 b）、参数保存 ---- 保存出厂参数。 c）、出厂参数 ---- 调入出厂参数。 d）、默认参数 ---- 设置默认参数 e)、触摸屏校准 2)、仪表参数设置。下图 9-10。

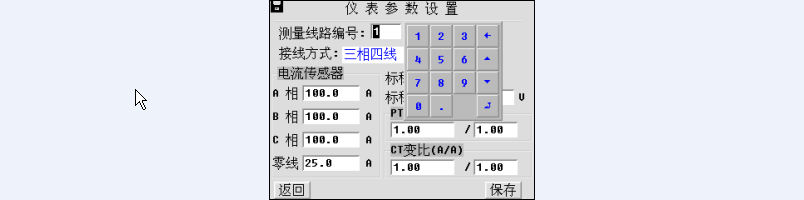

图9-10 仪表参数设置 图9-11 仪表时钟设置 图9-10中电流传感器设置时，设置值必须与仪表配备的电流传感器(电流钳)一致。否则会造成电流测量结果错误。 “接线方式”为 三相三线 或 三相四线。三相三线包括 Δ和Y连接，此时测量到的是线电压、线电流；三相四线测量到的为相电压、相电流。点击 “接线图”按钮可显示所选连接方式下仪表测量连接示意图。见 “图3.1 仪表测量连线示意图”。PT变比设置说明。 情况一：对220V市电或380V生产用电直接接入仪表测量时，PT设置中应输入220/220 或 380/380，此时仪表测量结果是实际接入仪表的电压值。此处也可输入1.0/1.0，仪表显示测量结果也正确，但所存储的数据由管理软件分析时可能出现错误。 情况二：在变电场所（如发电厂、配电机房）对二次信号进行测量时，可将PT设置成1/1，此时仪表显示的测量结果为二次电压值；如将PT设置成实际的PT变比（如110kV点设置成 110000.0/100.0）仪表显示的测量结果为换算到一次的电压值。CT变比设置与此种情况相同。 3）、仪表时钟设置。用于设置仪表日期和时间。如图9-11。可分别输入年、月、日、时、分和秒，点击相应编辑框选择输入位置，由软键盘数字键输入数字。最后点击确认键完成日期和时间设置。点击左上角的取消键，可放弃本次设置，不改变仪表原来时钟参数。3.9.3 版本信息 查看仪表软件版本信息。如图9-13。点击消息框可隐藏版本信息。

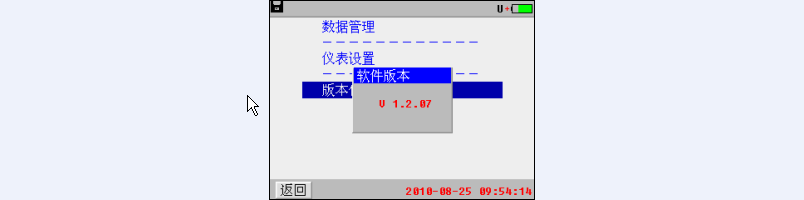

图10-13 版本信息
