可编程直流电子负载保护机制

2024-01-18 11:25:39 | 人围观 | 评论:

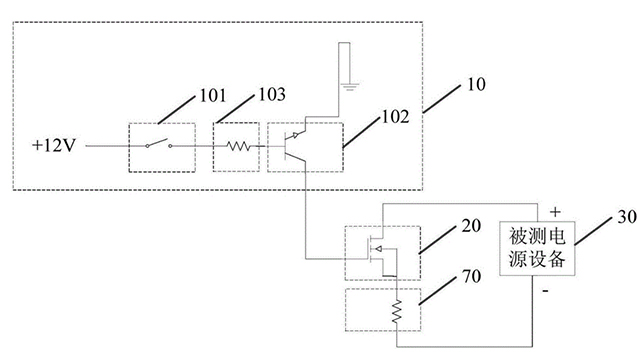

电子负载应该有完善的保护功能。保护功能分为对内（电子负载）保护功能和对外（被测设备）保护功能。对内保护有：过压保护，过流保护，过功率保护，电压反向和过温保护。对外保护有：过流保护，过功率保护，吃载电压和低电压保护。博宇讯铭认为选择电子负载应该选择是拥有真保护功能的电子负载。如果功能是由硬件实现的，保护速度会很快。如果是由软件实现，速度有滞后性，并且模组死机的话将会发生危险。
以上的任何保护电路触发后，保护信号将写入控制单元状态寄存器的对应位，负载停止拉载，蜂鸣器将发出嘀嘀声，同时显示相应的保护信号通知操作员。

★过电压
过电压保护点略高于当前的电压档位，具体数值随特定的负载变化。过电压保护发生后，状态寄存器中过电压（OV）和电压不良（VF）信号位有效，且保持到被重置为止。按LOAD键可以重置状态寄存器。过电压保护发生时，电子负载显示OVP。.
★过电流
在CR或者CV模式下，负载可能会去拉超过当前额定值的电流，从而触发过电流保护。过电流点略高于当前电流挡的最大值。过电流保护发生后，状态寄存器中过电流（OC）和电流错（CE）信号位有效，且保持到被重置为止。按LOAD键可以重置状态寄存器。过电流保护发生时，电子负载显示OCP。
★过功率
过功率点设置略高于当前的功率档。过功率保护发生后，状态寄存器中过功率（OP）和功率错（PE）信号位有效，且保持到被重置为止。按LOAD键可以重置状态寄存器。过功率保护发生时，电子负载显示OPP。
★过温度
每一个电子负载模组均具有过温度保护电路，在内部温度超过安全限制的时候自动停止拉载。过温度保护发生后，状态寄存器中过温度（OT）和温度错（TE）信号位有效，且保持到被重置为止。按LOAD键可以重置状态寄存器。过温度保护发生时，电子负载显示OTP。
★反向
在待测电源的输入电压反向的时候，电子负载上将流过反向电流，其最大的安全电流大小因负载型号的不同而异。如果待测电源输出的反向电流超过了电子负载的承受能力，负载将损坏。因此，一旦检查到电压反向，应立即断开待测电源，检查其极性并重新连接。电压反向保护发生后，状态寄存器中电压反向（RV）和电压不良（VF）信号位有效，且保持到被重置为止。按LOAD键可以重置状态寄存器。电压反向保护发生时，电子负载显示REV。
