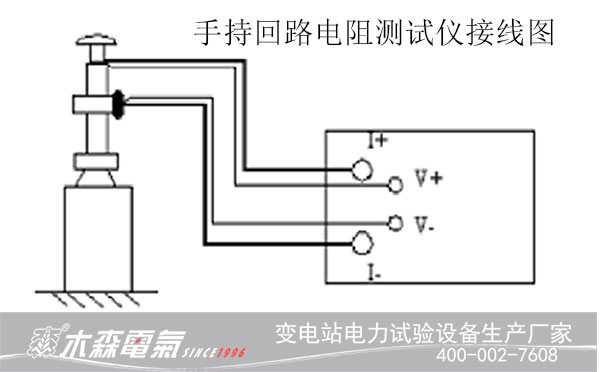

手持回路电阻测试仪接线示意图 注意：测试钳的全部连接面应与试品可靠接触，若发现接触面有氧化现象，应首先去除接触面的氧化层。 1）、接线方法：如图七所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I+、I-接线柱扭紧，细的电源线插入到V+、V-的插座内，两把夹钳夹住被测试品的两端。 2）、测量：接图七完成接线后，打开电源开关，选择好测试时间进行测试，仪器会自动完成充电、稳流和电阻测量。2、手持回路电阻测试仪测试安全措施 1）、操作者应具备一般电器设备或仪器的使用常识； 2）、测试结束后，按复位键，关掉电源开关。注意：严禁带电拆装各测试电缆； 3）、仪器出现不正常现象，首先按复位键，使仪器复位； 4）、定期维护仪器，制定锂电量记录表，及时充电保养； 5）、对仪器进行维修必须由专业人员进行，不得自行处理； 6）、本仪器为测量回路电阻使用，不允许测量感性回路。 IEC标准及中华人民共和国最新电力执行标准DL/T845.4- 2004，明确规定了高压开关、断路器生产制造出厂检测、新安装交接试验、周期预防性试验要求及标准，其中高压开关、断路器新安装交付前的交接试验同时符合GB50150电气装置交接试验标准，周期性预防性试验必需符合DL/T596电气装置预防性试验规程。 木森电气自主研发生产的手持回路电阻测试仪，采用高频大功率恒流开关电源技术，广泛适用时试验现场无法正常供电的环境，产品自带锂电，体积小，重量轻，，测量结果即可电压输出也可U盘存储，掉电存储可满足随时数据查询。满足电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
