HDBC全自动闭口闪点测试仪使用方法及操作步骤

2024-01-18 11:25:41 | 人围观 | 评论:0

（一）测试前的准备
1、本仪器为自动仪器，在使用本仪器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国标准GB/261-2008,了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按GB/T261标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查仪器的外壳，必须处于良好的接地状态，电源线应有良好的接地端。
（二）仪器安装
1、打开仪器包装，检查仪器有无破损。
2、按装箱单核对仪器型号及配件。
3、检查仪器无误后方可进行仪器的调试。
（三）机器开机准备
1、将仪器平稳的放在仪器台面上，电源线插入本仪器的电源插座。供电电源应有良好的接地端。
2、液化气或乙炔气经减压阀接入气源插孔内并检查是否漏气。（如果使用电点火，可以省略此步骤。）互换点火头即可改变电气两种点火方法。
（国标规定，当电子点火和气体点火方式下结果有差别时，以气体点火的结果为准。）
3、试验油杯用石油醚清洗干净。
（四）试验步骤
1、打开电源开关，显示屏显示产品名称。见图3
微信截图_20190821221255

首先进入“仪器自检”，按调试键，这时炉丝点亮，电磁阀打开，调整火焰调节旋钮，使火焰大小为3-4毫米。然后退出。（电点火的话可以省略此部）
进入参数设置菜单，调整好预置温度等相关参数，然后退出。
进入样品测试菜单，按仪器说明放入油杯开始试验。实验结束后，仪器自动停止。实验完成。
按功能键分别进入个功能界面，下面介绍各界面功能。
⑴ 历史数据界面
按历史数据界面键进入图4界面。该界面纪录试验次数、日期、试验杯数、试验序号、闪点值等。
微信截图_20190821221338

上翻一屏：按此键试验数据上翻一个数据界面。
下翻一屏：按此键试验数据下翻一个数据界面。
全部删除：按此键删除全部历史保存试验数据。
删除一条：按此键删除界面中当前行试验数据。
打印数据：按此键打印当前界面中试验数据。
退出：按此键退出当前界面返回主界面。
按打印键；当打印机电源未开时，界面会提示“请检查通讯电缆”界面；见图5。
微信截图_20190821221419

⑵ 参数设置界面
按参数设置键进入图6界面。该界面预置试温度、标号、试验杯数、大气压强
滞后温度、打印状态设置等。
微信截图_20190821221449

图6
增加数值：按此键增加数据设置。
减小数值：按此键减小数据设置。
移动光标：按此键移动光标设置。
光标换行：按此键光标换行设置。
时钟设置：按此键进入时钟设置界面。
保存退出：按此键保存数据返回主界面。

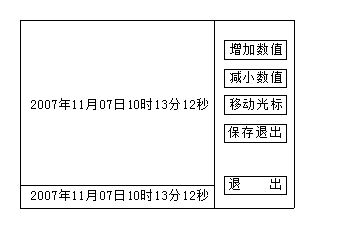

⑶ 时钟设置界面（图7）
微信截图_20190821221531

图7
增加数值：按此键增加数据设置。
减小数值：按此键减小数据设置。
移动光标：按此键移动光标设置。
时钟设置：按此键进入时钟设置界面。
保存退出：按此键保存数据返回主界面。
⑷ 样品测试界面
按该功能键进入提示工作界面，将干燥试样杯加入试样放入加热浴内，需要开始时按开始键，见（图8界面提示）。升降臂自动落下，气源接通，试验开始计时，试验工作界面见图9。
微信截图_20190821221602

（五）实验过程说明
1、工作界面介绍
⑴ 该界面显示当前试样温度。
⑵ 时间与温升函数曲线关系。
⑶ 预置试验温度，试验滞后温度，打印机状态。
2、实验说明过程
⑴ 若该油样为变压器油，其闪点温度为150℃，应设置温度为150℃，仪器在低于预置温度20℃——即130℃时开始点火。若不知油样闪点温度时，由低温到高温设置，并设置滞后温度。
⑵ 预置试油标号、油样的顺序号便于记录，可记录1～999编号。
⑶ 根据地区海拔高度不同，试验结果有相对误差，输入地区大气压强值，仪器可自动校正大气压强对试验的影响，得到经修正后的闪点或燃点值，参阅GB/T 261-2008标准。
输入当地环境大气压强值，按下列公式计算：
Tc=To+0.25(101.3-p)
Tc ---- 经修正后的闪点或燃点，℃；
To ---- 环境大气压下的观察闪点或燃点，℃；
P ----- 环境大气压，kPa。
本公式精确修正仅限在大气压为98.0-104.7kPa范围之内。
⑷ 移动光标按提示选择设定位置，按“数值修改”，键输入当前的参数值。
⑸ 参数设置完成后，按保存退出键返回主界面，按样品测试键进入图8界面。按“开始”键此时试验臂自动下降进入测试工作界面。界面显示当前温度，进入控制温度状态。进入测试分为两种工作状态 a\步骤A\步骤b两种工作状态。具体实验方法请见GB/T 261-2008标准、进行操作。
⑸ 电子点火装置每一分钟点火一次点燃火嘴将气源点燃，并调整火焰高度为3～4㎜，（初次实验室调整）仪器进入自动测试状态，打印机工作状态指示灯亮，仪器显示升温和试验时间，试验过程符合GB/T261-2008标准。，
⑹、自动测试过程中，选择开盖键，此时仪器自动开盖点火一次（自动提前20℃点火），可随时检查在开盖前闪火值，可检查所设温度是否适中。
⑺ 当预置温度值偏低并达到上限时按滞后温度每按一次温度延后10度。
⑻ 温度达到闪点值自动检测闪点值，液晶屏锁住当前温度值、试验时间，大臂自动上升，数据被存储，实验失败数据不被存储，打印试验数据，自动关闭气源阀门，测试工作完成。仪器同时风冷，当仪器冷却达到低于预置温度60℃时，方可进行下一杯试验。试验结束界面见图11，打印数据见图12。
微信截图_20190821221633

（六）几种测试过程说明

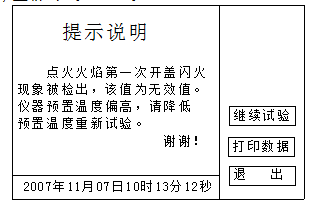

1、当温度达到预闪点时第一次开盖被检出计算机自动判别为无效值终止，试验臂自动上升，数据不被锁存，重新试验见图13。
微信截图_20190821221712

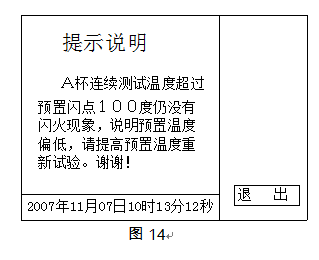

2、当连续开盖超过预置温度加滞后温度值时，仍没有闪火现象，计算机自动判别终止试验，试验臂自动上升，数据不被存储重新试验，见图14。微信截图_20190821221738

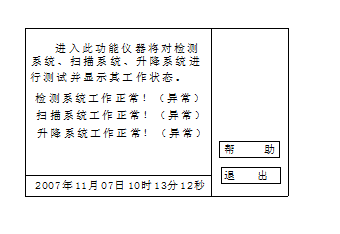

3、仪器自检功能
当使用者需要检查仪器工作状态时可按仪器自检键，仪器完成自动升降，自动扫描、自动盖盖功能检测，工作正常返回主界面；若工作异常，仪器自动提示，待检查处理故障后方可继续工作。见图15、16。
4、当测试成功，仪器会自动判别测试结果是否符合GB/T261-2008标准中规定的要求，观察闪点到最初温度在18度—28度之间为合格，界面提示为有效值，否则界面提示为无效值。
微信截图_20190821221811
