第一次用示波器如何测一个信号(新人基础)

2024-01-20 11:26:04 | 人围观 | 评论:

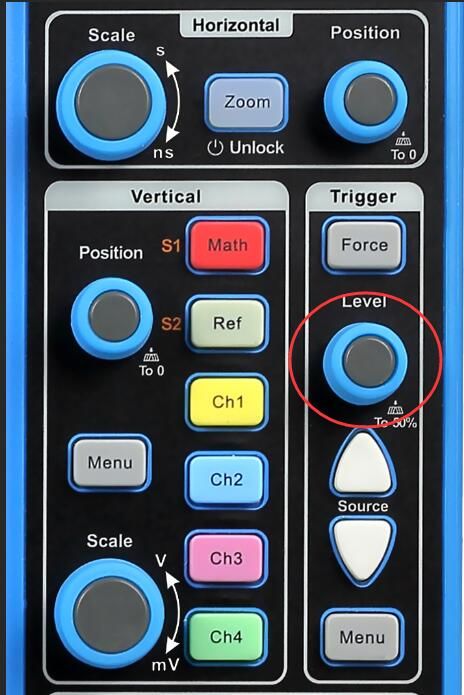

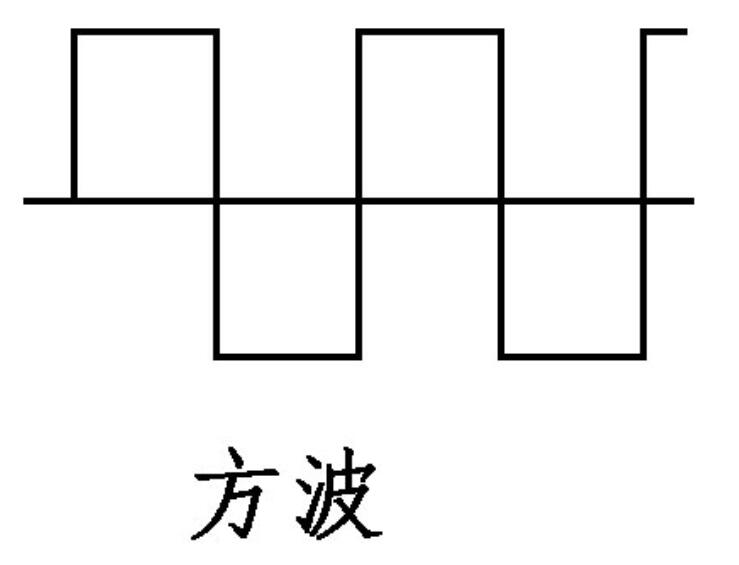

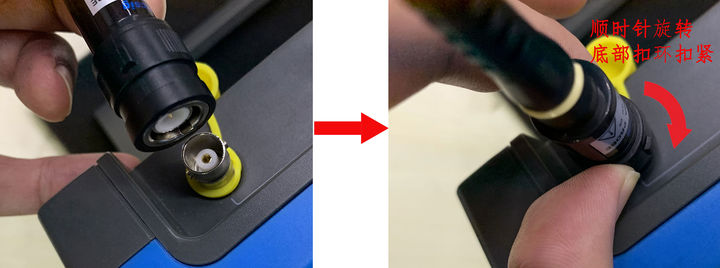

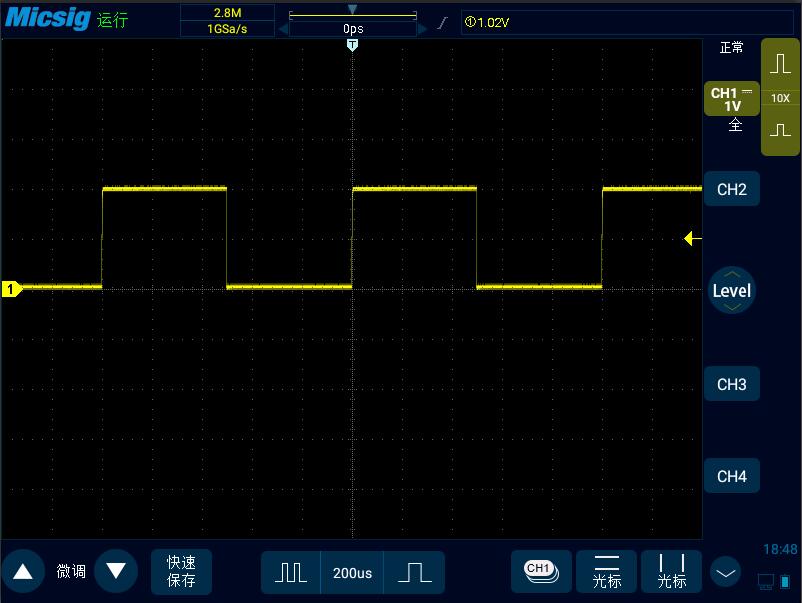

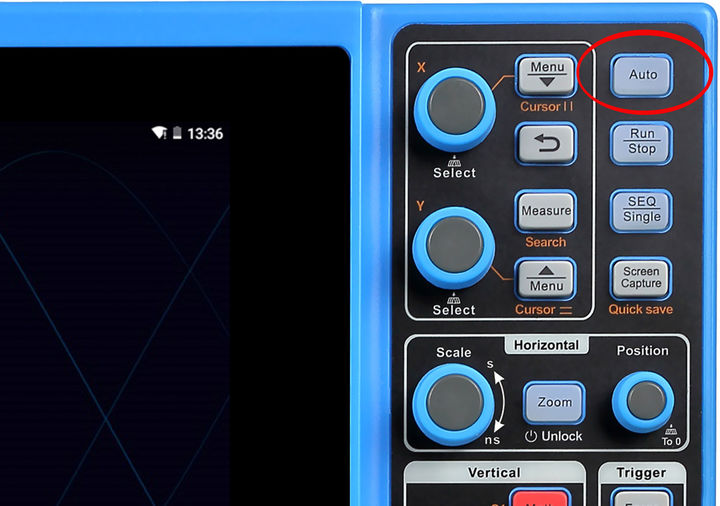

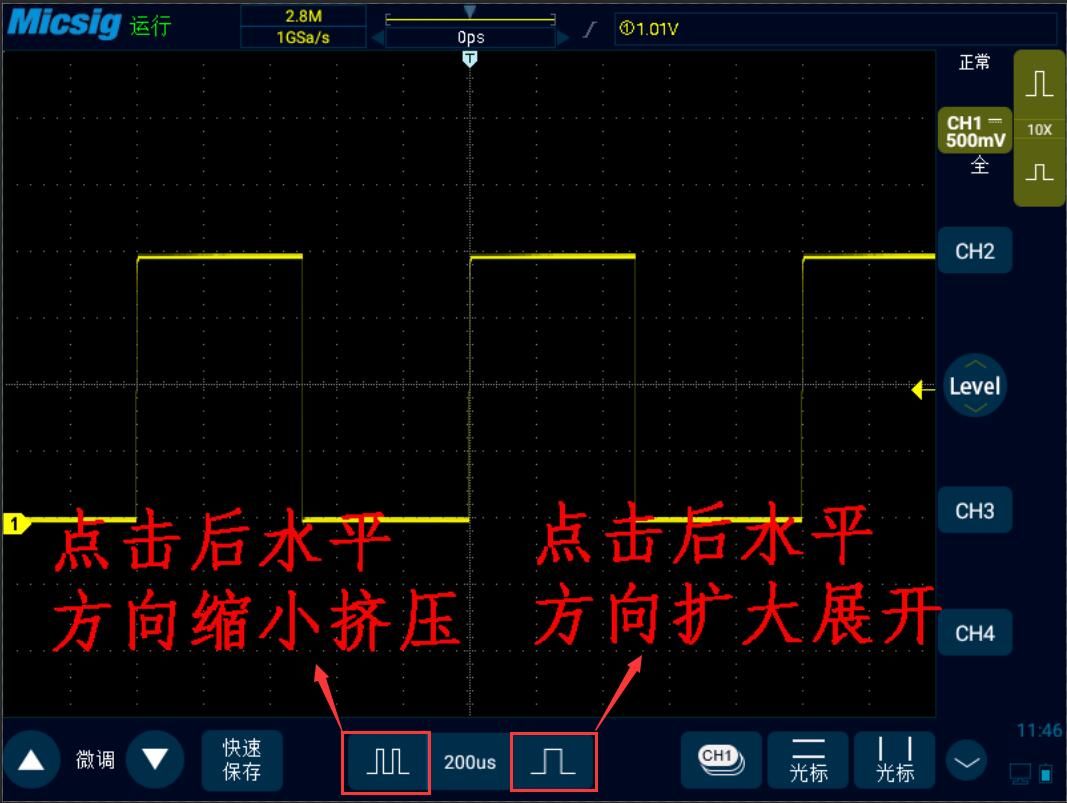

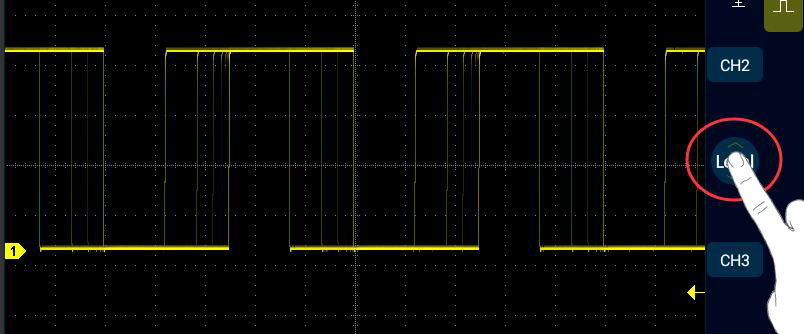

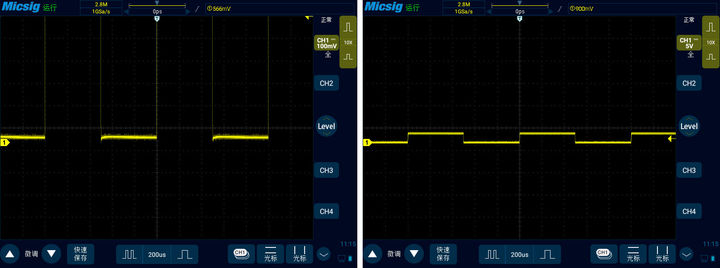

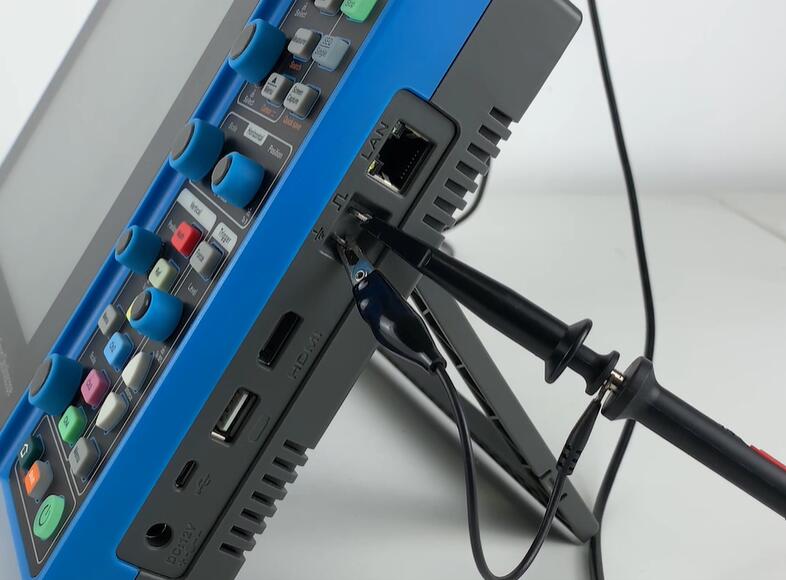

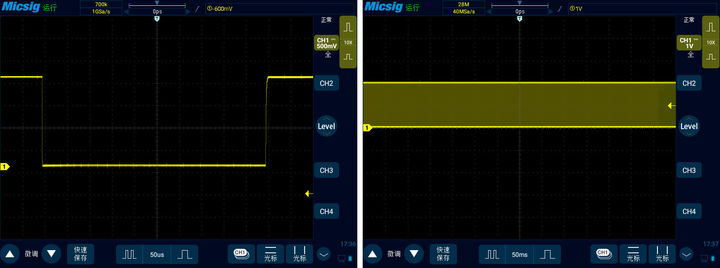

有的人第一次使用示波器可能会被示波器的一堆理论知识绕晕,从而丧失学习的兴趣。如果我们一开始能先学习如何测量一个简单的信号,快速的入门和获得成就感,也许就更有动力去学习和了解示波器。基于这种想法,在学习一些理论知识之前,我们可以先来看看如何用示波器测量一个简单的信号。 准备工具: 示波器,探头 第一步:示波器开机,然后将探头与示波器相连 pYYBAGGEljSASSuTAACMExgNlVg296.jpg第二步:找到示波器的方波校准信号输出端 poYBAGGEljSAT3jKAAD8yynQXVw464.jpg 第三步,将探头探针钩住校准信号输出端,探头接地夹夹住接地端 poYBAGGEljSADgAyAADDtKQSOBA345.jpg 接好以后示波器可能显示成如下各种样子: poYBAGGEljSACWQZAAFtAF6eO-A038.jpg 咦,怎么和我想象中的不一样,方波不是应该这样的吗: pYYBAGGEljSAal-tAAA5_TTfZxU110.jpg 别急,第四步:按一下示波器上的auto键 pYYBAGGEljSANNMjAAEEduex7Yc686.jpg 好了,这样我们就成功测到了一个信号: pYYBAGGEljWAT1e7AACsSxGaN_E090.jpg 当然,也许你想,这也太简单了,auto一下就好了?我想自己把波形调出来。那么下面我们就讲讲怎么自己调。 波形显示不正常,往往有2个原因: 第一个原因是因为波形的显示太大超出了屏幕范围,或者太小挤成一团看不清。 poYBAGGEljSARnXGAAB2idcl0Xk785.jpg水平方向上太大 水平方向上太小 poYBAGGEljWAaumsAAB3TwBRsXQ948.jpg垂直方向上太大 垂直方向上太小 我们来看下怎么调: 水平方向上太大,那么我们就要使其缩小;水平方向太挤,我们就要使其展开。如下图所示触屏操作或转动旋钮即可,此按钮专业术语叫时基,控制的是横坐标上一格的时间。 pYYBAGGEljWAFohWAAFj6GxeQbM461.jpgpYYBAGGEljWAU3OTAADrdL2a_fg723.jpgpoYBAGGEljWAEsToAAC8IBnu3ZY357.jpg垂直方向上太大,那么我们就要使其缩小;垂直方向太挤,我们就要使其展开。如下图所示触屏操作或转动旋钮即可,此按钮专业术语叫垂直档位,控制的是纵坐标上一格的电压值。 poYBAGGEljWAaoAOAADFuqHYnHM627.jpg 当您调节完时基和垂直档位后,可能会发现另外一个问题,波形不停的左右晃动,不稳定,就像这样: pYYBAGGEljWAX2g2AAEnOADhEuc738.jpg 这就是波形显示不正常的第二个原因:触发电平没有调整到合适位置。 首先我们单击波形显示区右侧的“Level” pYYBAGGEljWAf7tFAACyDc4VCYI263.jpg然后手指按住黑框区域往上滑 poYBAGGEljWAKjkyAACvxy9y9HA461.jpg当触发电平移动到波形内的时候,波形基本也就稳定了。 pYYBAGGEljWADRTMAACUHPnJ0Sg483.jpg或者转动Trigger区域的Level旋钮也可以达到同样的效果 poYBAGGEljaANtwMAADjG167Nec287.jpg当然波形要稳定的大前提是,信号本身是周期性的。 亲自动手尝试一下,将可以更好的理解整个操作,无论您测量的是何种波形,只要按照这个思路都可以将波形调整到适当位置。
