转子流量计规格该系列流量计它的支撑管与连接头都为不锈钢，外形美观。
这两款流量计跟我们现有的引进型玻璃转子流量计是差不多的，无论从它的测量范围和工作压力、温度等参数。但它总有自己的特色。转子流量计规格
不论转子流量计是什么型，数值应与转子的zui大面积相对即可。流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。
眼睛齐平转子的上端平面读刻度，从0刻度方向开始。在转子流量计上读出的数据为瞬时流量，要么是体积流量，要么为质量流量。如为质量流量，你先换算为体积流量（单位m3/s），然后再根据转子流量计的口径用体积流量除以截面积就可以估算出来（注意：这里是估算，因为截面积不是线性的）
玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。但在流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。
玻璃转子流量计的刻度修正
玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。但在流量计的使用现场，有两种情形不能直接使用它的刻度值：
一是测量介质不是水和空气。
二是测且介质虽为水和空气，但其状态（温度。压力）与刻度状态有别。这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。
考虑到环保仪器使用转子流量计大量的用采测气体介质流量，因此下文仅就气体介质测量时的密度修正进行讨论。由于气体介质的粘度很小，故而讨论时略去粘度影响。实践证明，这不影响修正后的精度。
VA30S虽然它也是螺纹连接，但我们把它设计成为内螺纹。
FA30S同样它是法兰连接的，外形上跟引进型FA10型流量计不太有区别，不过他的两片可活动的法兰不会因滑动而碰在一起，减少对外观的损伤。这些变化虽然不大，但使得产品在选择上更加人性化。

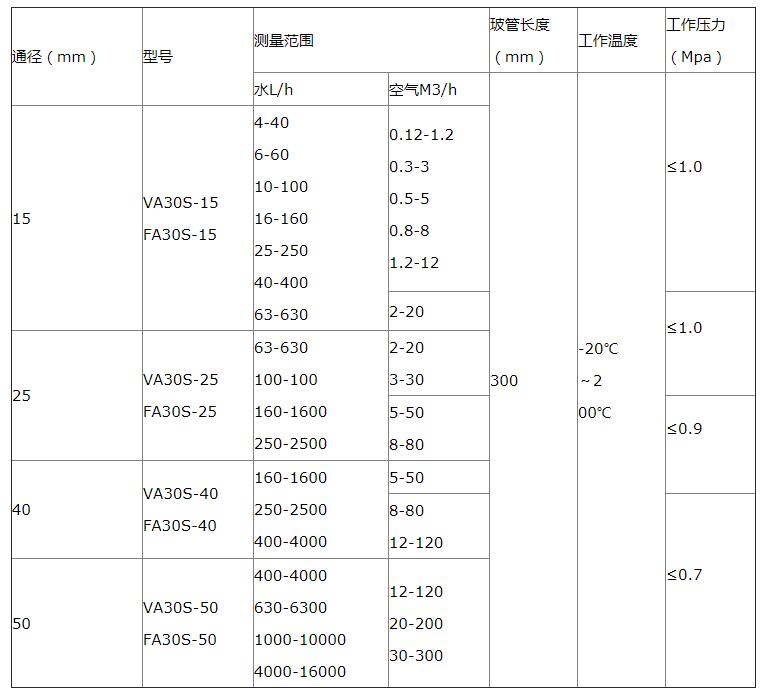

LZB-VA/FA30S玻璃转子流量计主要技术参数

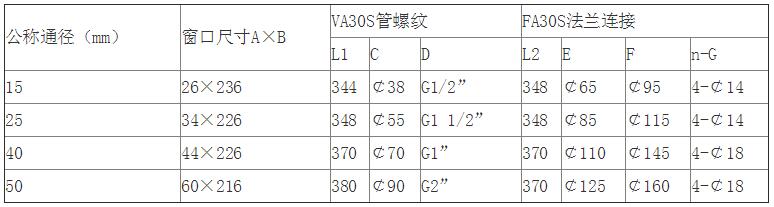

LZB-VA/FA30玻璃转子流量计外形尺寸
1、远传输出型金属转子流量计的选用，要选择适合使用场所防爆类型要求的流量计；安装时还应注意仪表通电后的外壳紧固及接线口的密封，已达到防爆、防护、防侵蚀的要求。
2、对于被测介质温度过高（＞220℃）或过低的场所，通常要对流量计的传感器部分采取保温或隔热措施，为保证信号转换器------指示器正常工作的环境温度，应选择高温指示器。
3、对于有些需采取保温或冷却的被测介质，要选择夹套型流量计。
4、对于流量计入口介质的压力不稳，尤其用于气体测量，为保证精度和使用寿命，应选用阻尼结构。
5、对于介质要求的压力等级较高，超过标准压力等级时，在选型时请选择高压型结构，高压型采用HG20595-97RF带颈对焊钢制管法兰。
6、金属转子流量计的测量准确度一般为2．5级，当要求测量准确度较高时，则不宜选择金属转子流量计。
1流体种类：对于清澈和混杂的液体、清洁气体和混杂气体需选用不同的流量计。
2流量范围：流体流量范围要适中，不能超出流量计的量程
3管道尺寸：对于较小的管道尺寸，一般选用转子、涡轮和转子流量计，对于大的管道直径一般用转子流量计和超声波流量计。有些材质的管道不适合用电磁和超声波。
