采用差压式液位计测量液位时，由于安装位置不同，一般情况下均会存在零点迁移的问题，有无迁移、正迁移和负迁移3种情况。

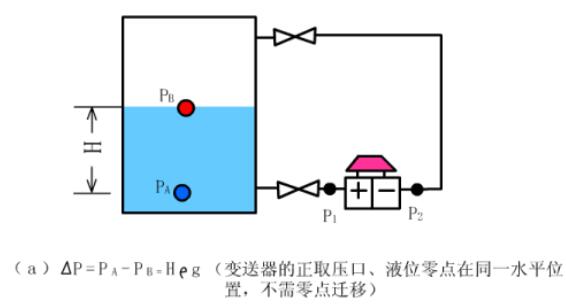

1.无迁移
对密闭贮槽或反应罐，设底部压力为P，液面上的压力为PS，液位高度为H，则有：P=P3+Hpg
式中：p为介质密度，g为重力加速度。
△P=P-P3=Hpg
通常被测介质的密度是已知的，压差△P与液位高度H成正比，测出压差就知道被测液位高度。

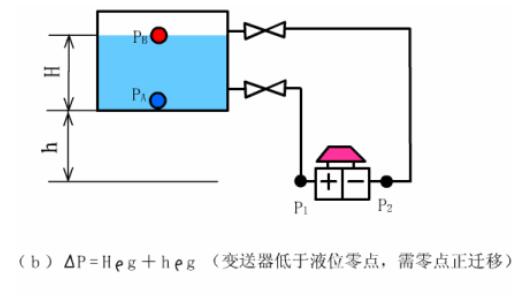

2.正迁移

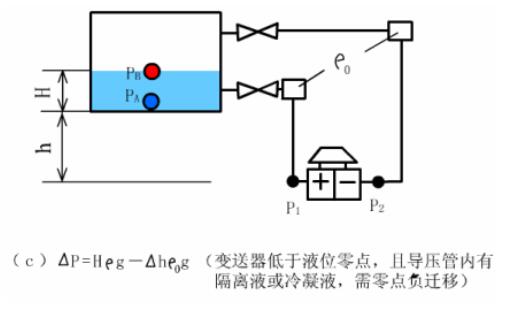

3.负迁移

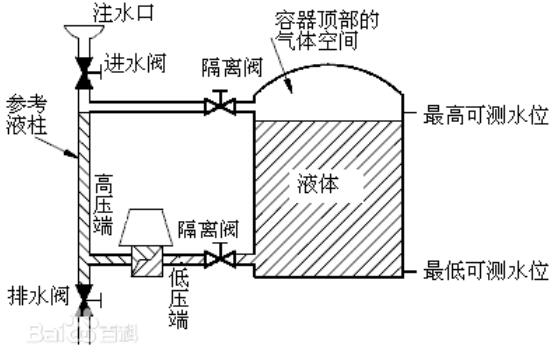

当被测容器敞口时，气相压力为大气压。差压计的负压室通大气即可，此时也可用压力计来测量液位；若容器是密闭的，则需将差压计的负压室与容器的气相相连接。
一、概述
由于工艺流程的需要，以及有时为了节约导压管材料等经济上原因，差压式液位计经常安装在工作条件较为恶劣的现场。变送器和导压管安装的正确与否，直接影响其测量的精确程度。因此，掌握变送器和导压管的正确安装是非常重要的。变送器安装时须注意：
1）防爆变送器，在安装时必须符合防爆规定；
2）被测介质不容许结冰，否则将损伤传感元件隔离膜片，导致变送器损坏；
3）应尽量安装在温度梯度和湿度变化小，无冲击和振动的地方。
二、导压管安装位置
变送器在工艺管道上的安装位置，与被测介质有关。为了获得最佳的安装，应注意考虑下面的情况：
1．防止变送器与腐蚀性或过热的被测介质直接接触；
2．要防止渣滓在导压管内沉积；
3．导压管要尽可能短；
4．两边导压管内的液柱压头应保持平衡；
5．导压管应安装在温度梯度和湿度波动小、无冲击和振动的地方。
差压式液位计是目前应用得最广泛的一种液位测量仪表。由于工艺流程的需要，以及有时为了节约导压管材料等经济上原因，差压式液位计经常安装在工作条件较为恶劣的现场。液位计和导压管安装的正确与否，直接影响其测量的精确程度。
为了获得最佳的安装，应注意以下事项：
1.防止变送器与腐蚀性或过热的被测介质直接接触；
2.要防止渣滓在导压管内沉积；
3.导压管要尽可能短；
4.两边导压管内的液柱压头应保持平衡；
5.导压管应安装在温度梯度和湿度波动小、无冲击和振动的地方。
减少误差的方法如下：
1.导压管应尽可能短些；
2.当测量液体或蒸汽时，导压管应向上连接到流程工艺管道，其斜度应不小于1/12；
3.对于气体测量时，导压管应向下连接到流程工艺管道，其斜度应不小于1/12；
4.液体导压管道的布设要避免出现高点，气体导压管的布设要避免出现低点；
5.两导压管应保持相同的温度；
6.为避免磨擦影响，导压管的口径应足够大；
7.充满液体的导压管中应无气体存在；
8.当使用隔离液时，两边导压管的液位要相同。
