传统的有功功率表通常针对工频或中频正弦波测量设计，因此只能满足正弦波电路的有功功率测量，在波形畸变较小的时候，可以获取与标称测量精度，当波形畸变增大时，测量误差增大，甚至丧失正常的测量功能。
功率分析仪是有功功率表的功能升级产品，一般具备下述功能：
1、具备功率表的基本功能：电压、电流真有效值和总有功功率的测量；
2、对功率表的基本功能的适用性进行扩展，使其能够测量正弦电路和非正弦电路的电压、电流真有效值和总有功功率。一般要求适应较宽的带宽和较宽的基波频率范围；
3、能够对非正弦电压、电流及功率包含的详细信息进入定性和定量的分析。
定性分析一般通过直观的时域分析法，时域分析法主要建立在实时波形的基础上。定量分析一般通过抽象但准确量化的频域分析法，频域分析法主要基于傅里叶变换。

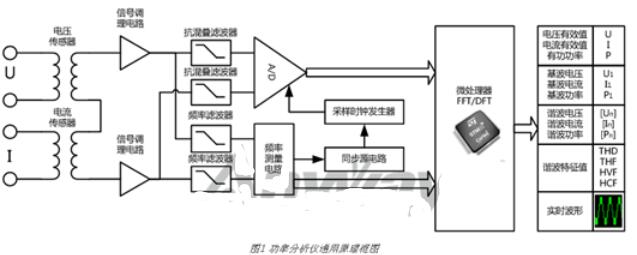

图1为通用的功率分析仪原理框图。
在使用PA功率分析仪器进行测量的时候，接线是最先要做的就是最基本的操作。很多工程师很难把功率分析仪的接线方式讲清楚，这里以PA功率分析仪为基础给大家理解一下接线的基本技能。
众所周知，任何电路要工作都需要形成回路，电路工作回路如图1所示，电流从高端到低端。
图1 电路工作图
功率分析仪其实一样，我们可以根据这个思路来理解功率分析仪的接线方式。
一、3P4W 接线

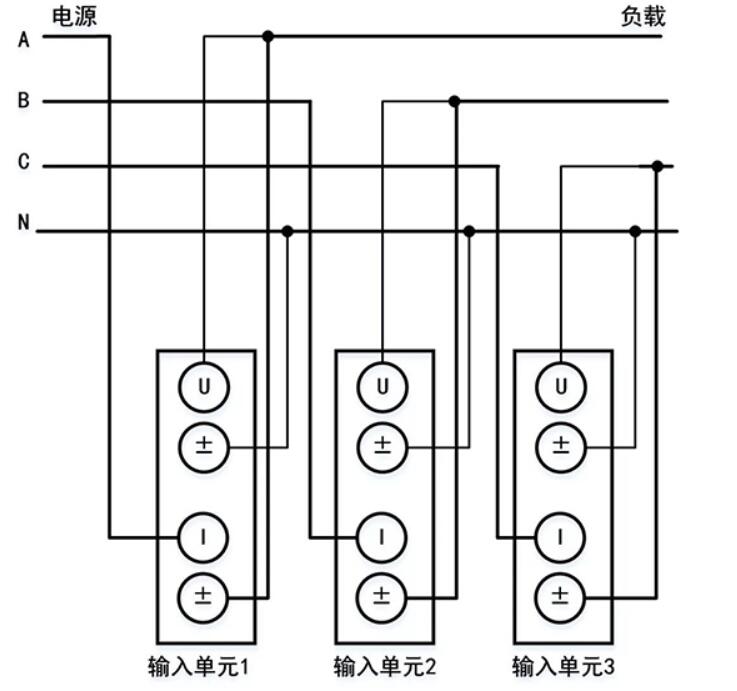

图2 3P4W接线法理解图
如图2所示，电源从高端指向低端，电流测量高端。所以，接线为：AN，BN，CN，电流分别测量A、B、C，这个很好理解。
二、3V3A接线
图3 3V3A接线法理解图
我们可以假设图3“取C相作为参考点，可看作低端”，那么电源从高端到低端，电流测量高端电流，电压接法为AC、BC、AB，电流分别测量A、B、C，这样就很简单了。
以上是3V3A的接线方式。
三、3P3W接线
有的工程师可能会问，为什么要接最后一路呢？你既然“指定了低端”，为什么最后还要接上两个高端，例如最后的AB相，电流却测量C。其实你可以不接最后一相，不接，对测量结果并没有影响，这就是3P3W接法，也就是“两表法”接上后可以补全相序关系，就可以看矢量图了。
上面的理解方式也许并不官方，但可以有助于理解接线方式，最后需要提醒大家的是此种理解方式只适合功率分析仪
