1、电阻测试仪输出电流大，且重量轻。
2、电阻测试仪提供6档输出电流选择，可以输出大至10A电流。
3、电阻测试仪测量范围宽，0-50KΩ。
4、具有完善的保护电路，性能更可靠。
5、锂离子电池供电，便于现场操作。
6、液晶提示菜单操作，便于使用。
7、具有音响及液晶指示放电报警，放电指标清晰，减少误操作。
1、单臂桥

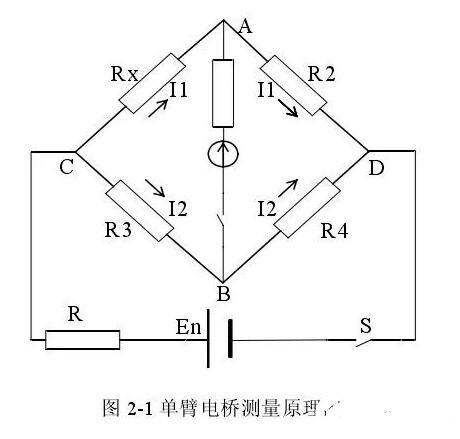

单臂桥的测量原理如图2-1所示，xR是待测电阻。当Rx两端的电压降等于R3上的电压降时，A和B之间没有电位差，即电流计中没有电流。此时，1I流过xR和2R，2I流过3R和4R。实现平衡。
2、双臂桥
双臂电桥的布线的特征在于分离连接的电流和电压线以及Rn测试。电压降用于使Rx和Rn两端的电压降达到电桥平衡，从而使引线和布线通过电流产生接触电阻。电压降没有引入电桥，消除了接触电阻和引线电阻的影响，适用于测量高精度要求的小电阻。

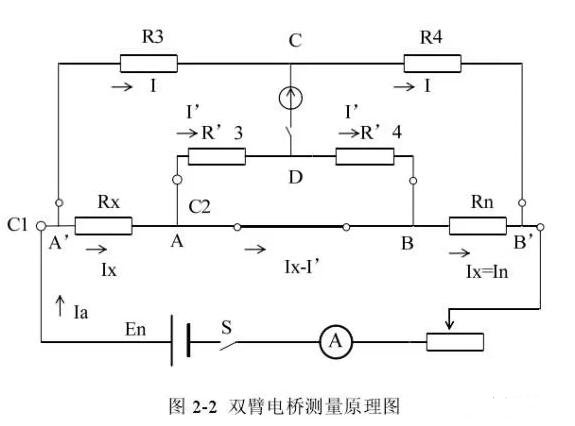

原理图如图2-2所示。在图中，P是检流计，XR是测得的电阻，R3，R4，‘R3和’R4是桥臂电阻，NR是标准电阻，C1和C2是测量电阻。电流连接器P1和P2是被测电阻的电压连接器。
3、电流电压表法

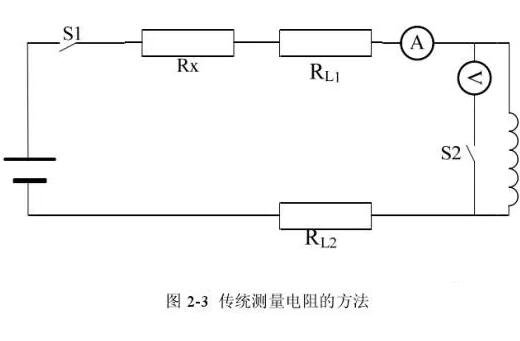

目前的伏特计方法，也称为伏安法，是原始和简单的方法。其原理是在待测绕组中传递直流电流，从而在绕组电阻上产生电压降，只要测量电路中的电流I.并且负载两端的电压降U，根据欧姆定律R=U/I，可以计算出电阻R.电阻的测量方法如图2-3所示。根据测量小电阻的要求，伏安法是一种外部连接方法。测量仪器的精度应不低于0.5。电压表应尽可能大，以选择具有大内阻的4位高精度数字万用表。电流表应使用相对较小的内阻。万用表中的电源（电池）通过测试引线连接到电阻器，此时的电压和电流在万用表内测量。从图中可以看出，万用表的实际测量电阻值包括测量的电阻XR和测试引线馈电电阻RL1和RL2。
