方法如下：

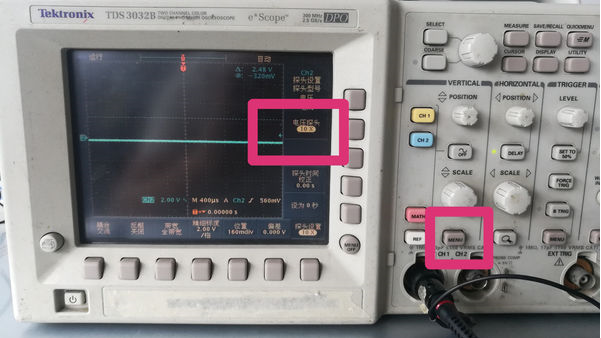

1、打开示波器，如图，找到MENU，点击进入，找到电压倍数，如图为x10档（档位可以自己选择，与探头一致即可）。
2、将示波器的探头档位调至X10档，如图。
3、找到校准接口，如上图，将地线夹在地上，探笔处于5V接口上，如图。
4、按下autoset键，如图。
5、出现5V矩形波，如上图。
测量中应注意的事项
（a）测量时，不要把仪表放置在附近有强磁场的地方使用。
（b）被测信号的幅度不能超过示波器各输入端规定的耐压值，防止烧坏示波器的放大器。
（c）测试时，示波器的机壳应悬浮，避免造成短路。
（d）用示波器测出的交流电压值为峰-峰值。
（e）测试线要尽量短，探极要靠近被测点，否则有可能引起波形畸变。
